垂直キャリッジを組み立てます。 |
 |
垂直キャリッジの角穴にM3ナットを入れてください。 M3のN |
 |
調整用ネジを取り付けてください。 M3×15 |
 |

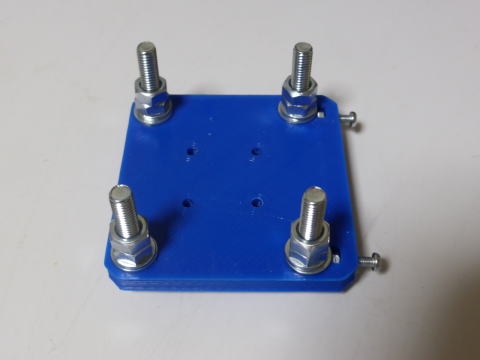

M6のボルトを取り付けてください。 高さをあわせるためナットを2個付けてください。 M6X40+2W+SW+2N W,SW,Nを入れる順番は下から １．ボルト(頭) ２．W ３．樹脂パーツ ４．W ５．SW ６．N ７．N [ご注意] 写真で分かり難いですがSWをボルトの頭側ではなくてナット側に付けてください。 |
 |

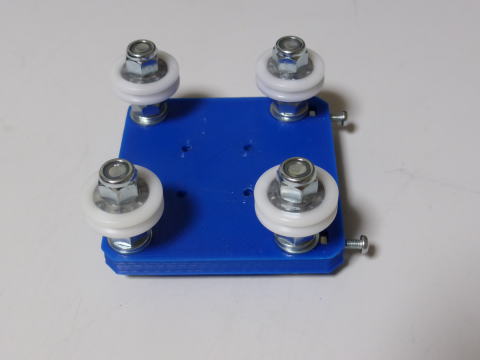

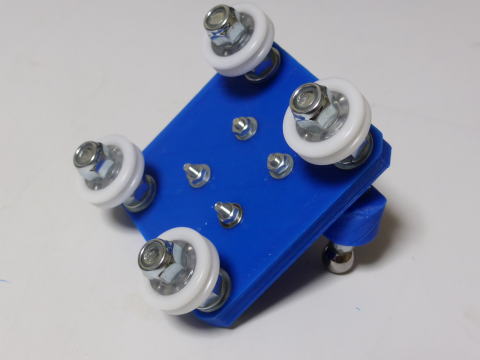

樹脂ベアリングを取り付けてください。 抜け止めにナイロンナットを使ってください。 M6ナイロンナット |
 |
キャリッジ2に鋼球のついたM4ボルトを取り付けてください。 鋼球付きM4X20+SW+W+N |
|

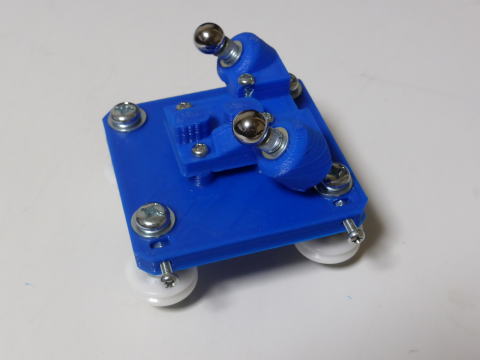

キャリッジ2をキャリッジ1に取り付けてください。 M3X25+W+SW+N M3X30+W+SW+N |
 |
ワッシャーとスプリングワッシャーはナット側に付けてください。 |
