デルタ型3Dプリンターパーツセット

垂直キャリッジの組立(改良後)

垂直キャリッジは改良しました。
本説明は改良後の説明です。
改良前の説明はここをクリック

W・・・ワッシャー　SW・・・スプリングワッシャー　N・・・ナット

	垂直キャリッジを組み立てます。

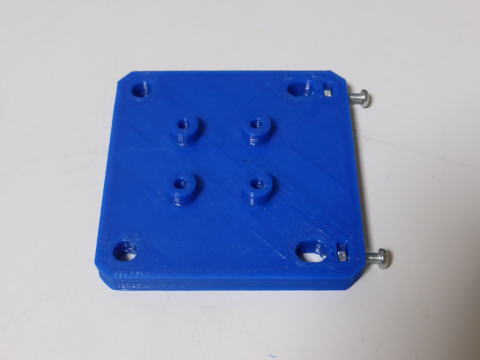

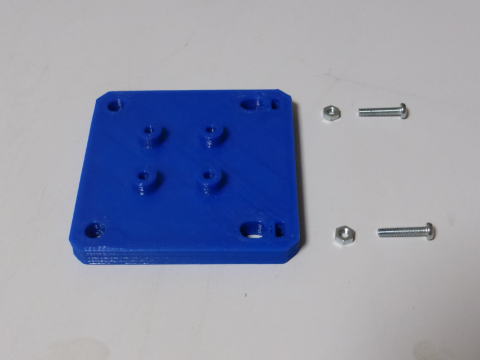

	垂直キャリッジの角穴にM3ナットを入れてください。 M3のN

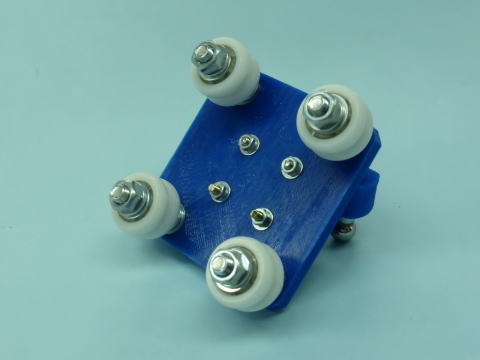

	調整用ネジを取り付けてください。 M3×15

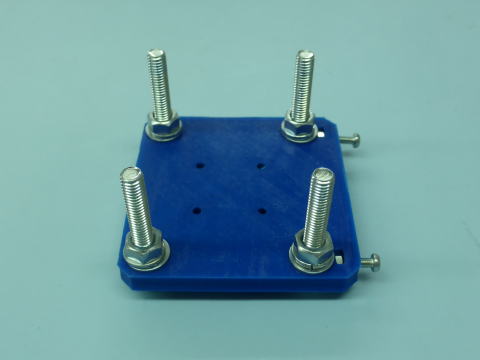

	M6のボルトを取り付けてください。 M6X40+2W+SW+N W,SW,Nを入れる順番は下から １．ボルト(頭) ２．W ３．樹脂パーツ ４．W ５．SW ６．N [ご注意] 写真で分かり難いですがSWをボルトの頭側ではなくてナット側に付けてください。

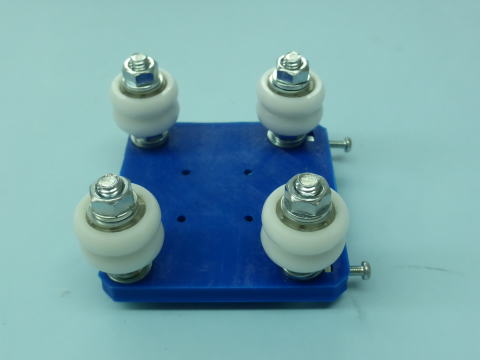

	樹脂ベアリングを取り付けてください。 W,SW,Nを入れる順番は下から (上記の続きです) ７．W ８．樹脂ベアリング ９．樹脂ベアリング １０．W １１．SW １２．N 樹脂ベアリングの向きは中の球が見えない方同士を合わせてください。 (中の球が見える方を外側に向けて下さい。)

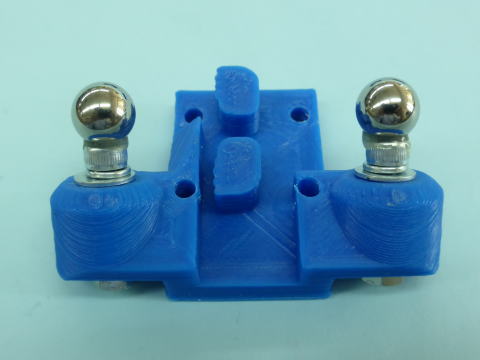

	キャリッジ2に鋼球のついたM4ボルトを取り付けてください。 鋼球付きM4X20+SW+W+N

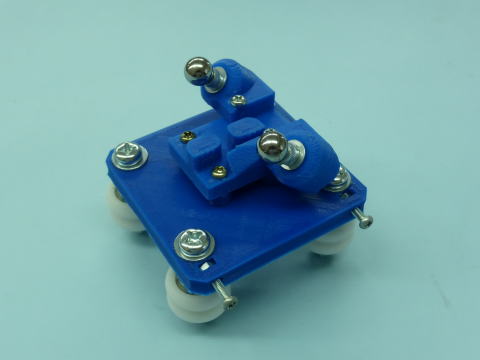

	キャリッジ2をキャリッジ1に取り付けてください。 M3X25+W+SW+N M3X30+W+SW+N
	ワッシャーとスプリングワッシャーはナット側に付けてください。
