エクストルーダーと一体型のプリントヘッドをプリントノズル部分とエクストルーダー部分に分離してボーデンタイプのプリントノズルに改造します。 |
 |

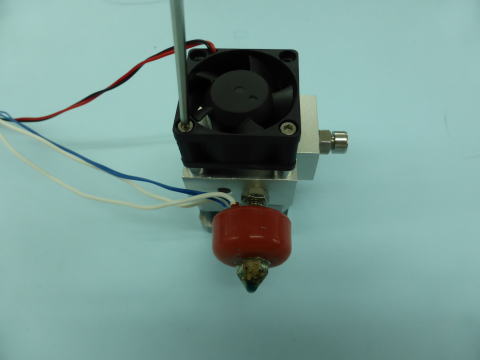

プリントヘッドをノズルとエクストルーダーに分離します。 写真に示すネジを緩めてください。 |
 |

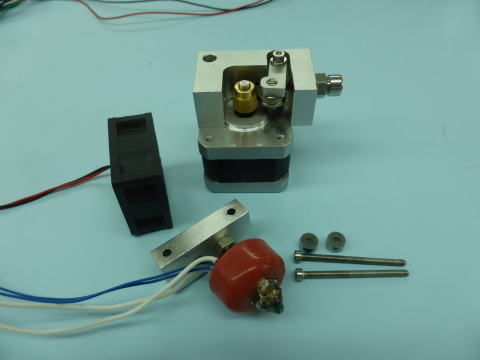

このように分解できます。 この後スペーサーは改造に利用しますが長いネジは使用しません。 |
 |
アルミ金具にネジを取り付けてください。 M3X20+SW+N |
 |

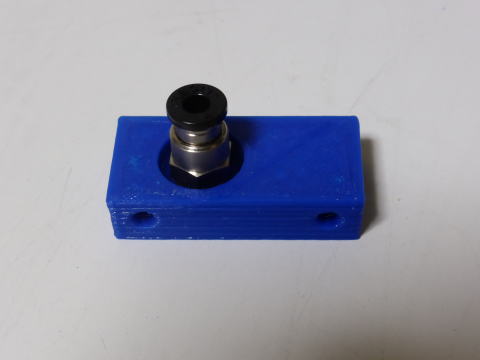

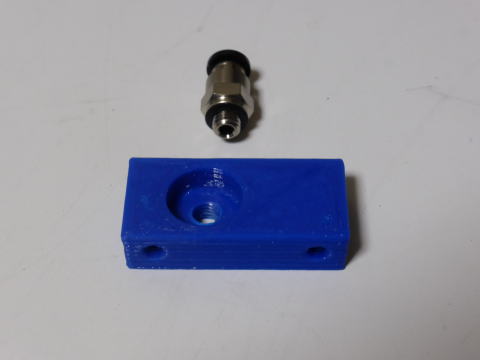

プリントノズル用樹脂パーツにチューブ継ぎ手をねじ込んでください。 |
 |
|
 |

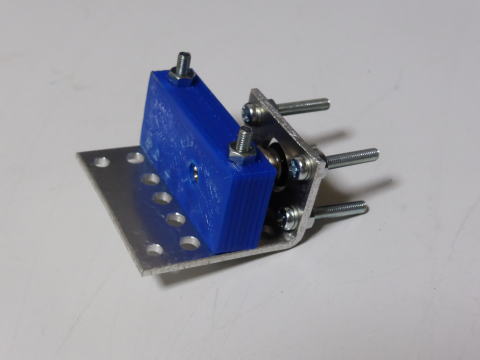

アルミ金具にノズル用樹脂パーツを固定してください。 M3X30+SW+W+N |
 |

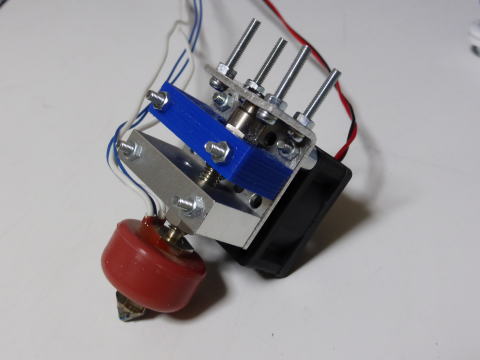

ノズル部分を取り付けてください。 M3X30+SW+W+N |
|
ファンを取り付けてください。 ファンとアルミ金具の間にスペーサーをいれてください。 M3X30+SW+N |
 |

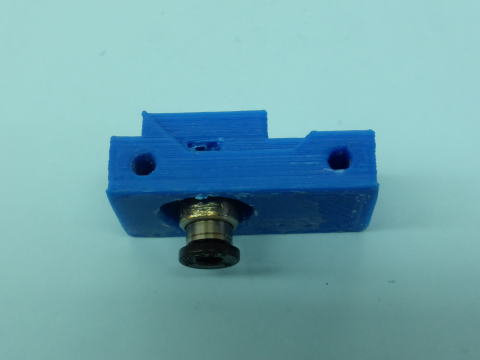

エクストルーダー用樹脂パーツにチューブ継ぎ手をねじ込んでください。 |
 |

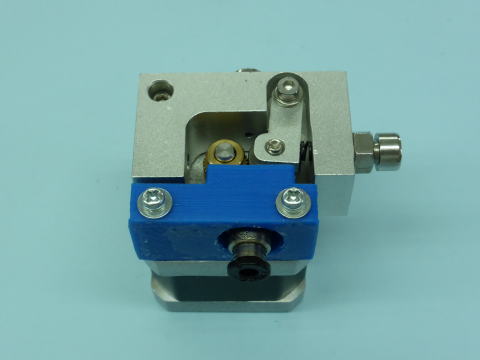

写真のように組み立ててください。 |
