デルタ型3Dプリンターパーツセット

ヒートベッド取付

W・・・ワッシャー　SW・・・スプリングワッシャー　N・・・ナット

	ヒートベッドを取り付けます。

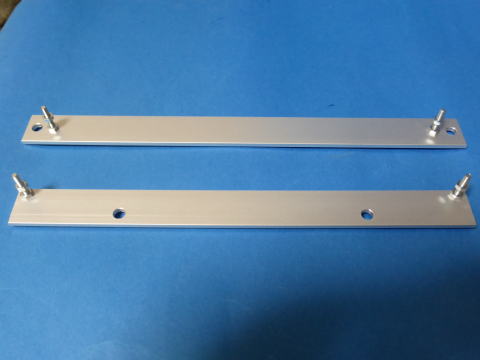

	ヒートベッド固定用のアルミフラットバーにネジを取り付けてください。 M3X20+SW+W+2N

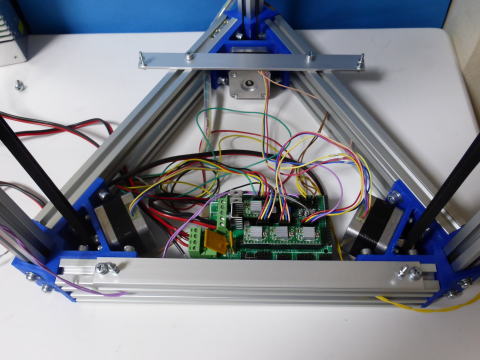

	写真の位置に仮固定してください。 M5X10+SW+角N
	ヒートベッドを取り付けてください。 M3のSW+N アルミフラットバーの固定ネジを増し締めしてください。

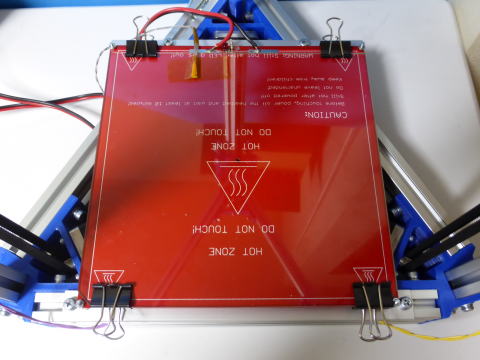

	ヒートベッドの上にガラス板を載せてWクリップで4角を固定してください。 M3のSW+N

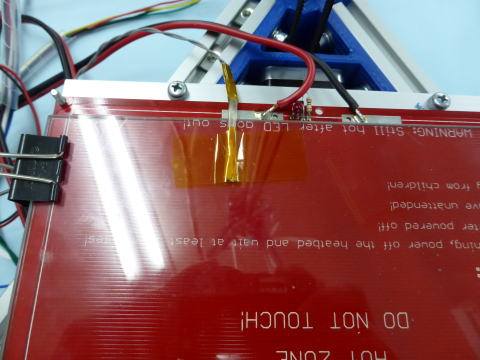

	ガラスの適当な場所に耐熱テープを使ってサーミスタを貼り付けてください。 サーミスターは印刷物の邪魔にならない位置に貼ってください。 写真の位置よりもう少し左寄りがいいかも知れません。

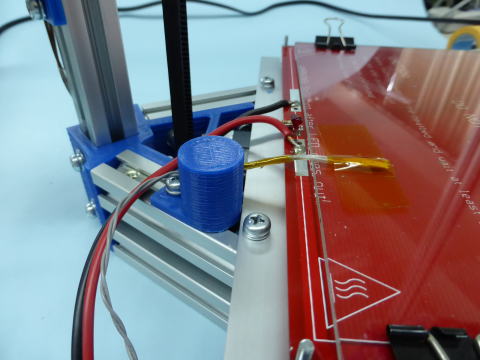

	プローブプッシュを取り付けてください。 M5X10+SW+角N プローブプッシュは当初2箇所で固定する構造でしたがヒートベッドから遠ざかるのを防ぐため１箇所での固定にしました。 角ナットはひとつ余ります。
