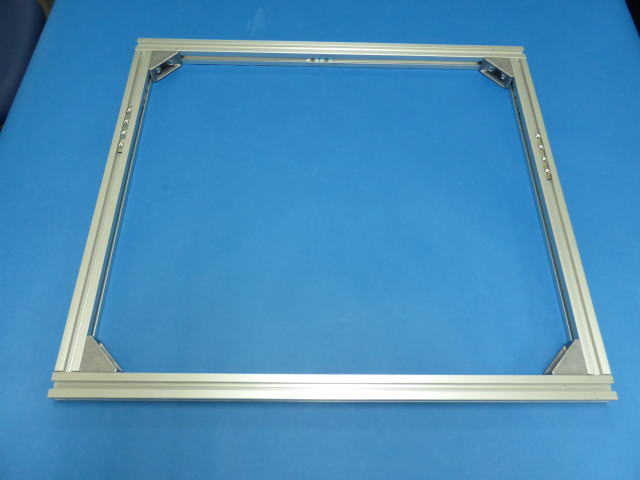

1 本体フレーム組立 まず本体フレームから組み立てます。 横フレーム・・・450mm(2本) 縦フレーム・・・360mm(2本) コーナージョイント4個を使って組み立ててください。 M5*12+SW+角NUTで固定 枠を組み立てる前に左右の縦フレームの溝に角ナットを入れるのを忘れないでください。 角ナットを入れるのを忘れると枠を分解してもう一度組み直しになります。 ・左側縦フレーム左の溝・・・角ナット2個 ・左側縦フレーム上の溝・・・角ナット4個 ・左側縦フレーム右の溝・・・角ナット3個 ・左側縦フレーム下の溝・・・角ナット2個 ・右側縦フレーム左の溝・・・角ナット3個 ・右側縦フレーム上の溝・・・角ナット4個 ・右側縦フレーム右の溝・・・角ナット4個 ・右側縦フレーム下の溝・・・角ナット2個 ・奥の横フレーム内側の溝・・・角ナット2個 ・手前の横フレーム内側の溝・・・角ナット4個 |
 |

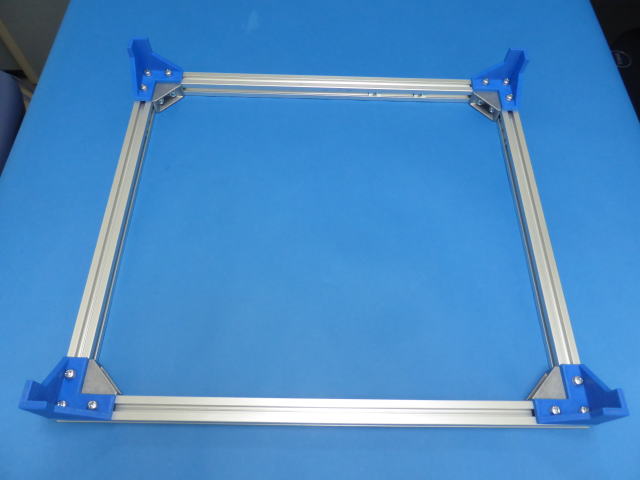

裏側に足を取り付けてください。 M5*12+SW+角NUTで固定 |
 |

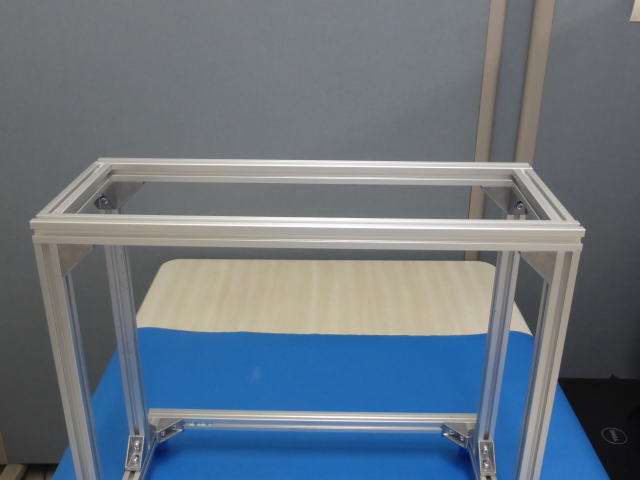

２ Z軸フレーム組立 360mmのフレームを4本取り付けてください。 M5*12+SW+角NUTで固定 |
 |
140mmのフレームを取り付けてください。 外側の溝に角ナットを2個いれてください。 (2個所共) M5*12+SW+角NUTで固定 |
 |
450mmのフレームを取り付けてください。(2個所) M5*12+SW+角NUTで固定 |
 |

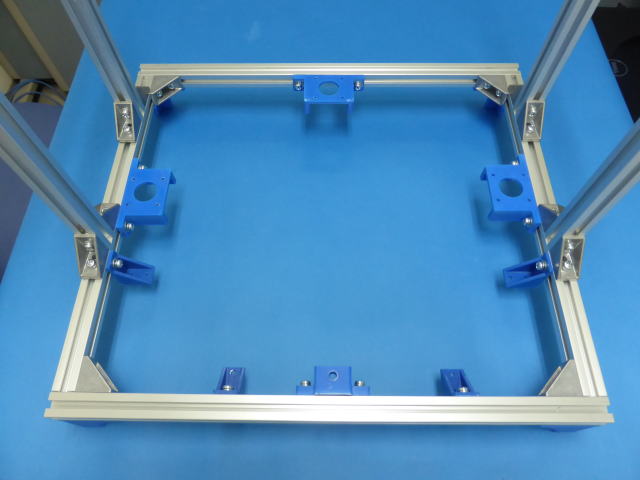

３ 樹脂パーツ取付 下記の樹脂パーツを取り付けてください。 ・Y軸モーターブラケット(奥) ・Z軸モーターブラケット(左右2箇所) M5*14+W+SW+角NUT ・15mmフレームブラケット(4箇所) M5*10+W+SW+角NUT ・Y軸アイドラー(手前中央) M5*14+W+SW+角NUT |
