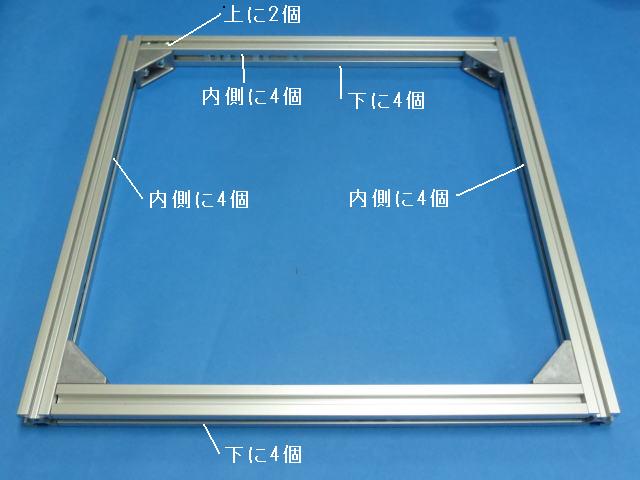

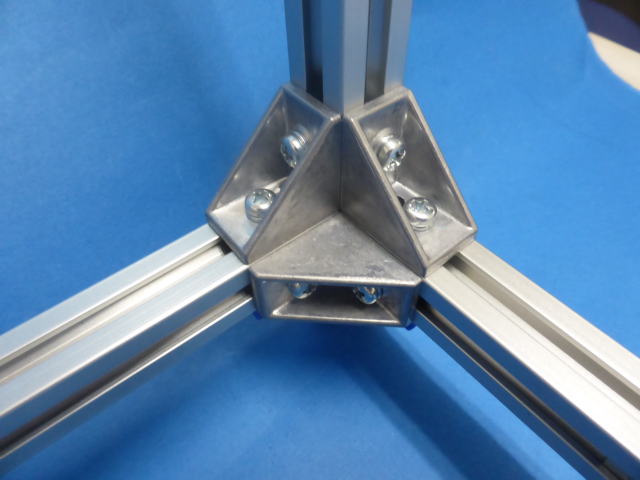

まず本体フレームから組み立てます。 横フレーム・・・320mm(2本) 縦フレーム・・・360mm(2本) コーナージョイント4個を使って写真のように組み立ててください。 M5*12+SW+角NUTで固定(Wは入れない) 枠を組み立てる時に各フレームの溝に下記のように角ナットを入れるのを忘れないでください。 角ナットを入れるのを忘れると枠を分解してもう一度組み直しになります。 ・奥の横フレームの上側の溝・・・角ナット2個 ・奥の横フレームの内側の溝・・・角ナット4個 ・奥の横フレームの下側の溝・・・角ナット4個 ・左側縦フレームの内側の溝・・・角ナット4個 ・右側縦フレームの内側の溝・・・角ナット4個 ・手前の横フレームの下側の溝・・・角ナット4個 |
 |
裏側に足を取り付けてください。 M5*12+SW+角NUTで固定(Wは入れない) |
 |

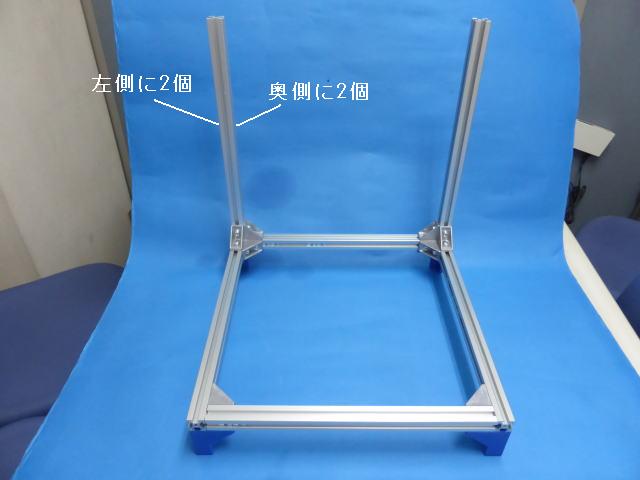

奥の両角に340mmのフレームを2本取り付けてください。 M5*12+SW+角NUTで固定(Wは入れない) 支柱を取り付け後下記の角ナットを入れてください。 ・左の支柱の左側の溝・・・角ナット2個 ・左の支柱の奥側の溝・・・角ナット2個 |
 |
|
 |

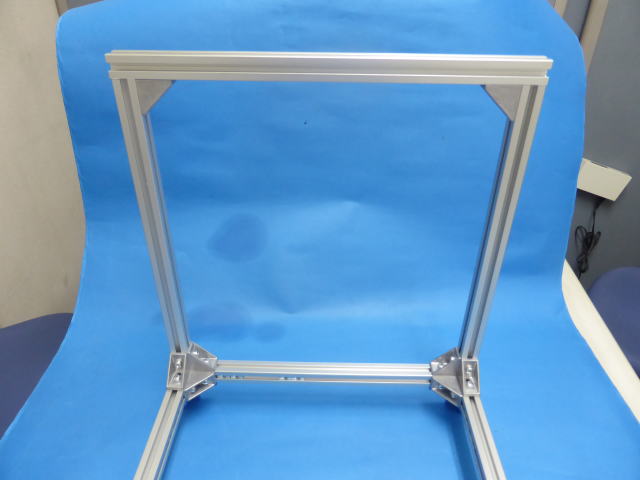

360mmのフレームを支柱の上に取り付けてください。 M5*12+SW+角NUTで固定(Wは入れない) |
 |

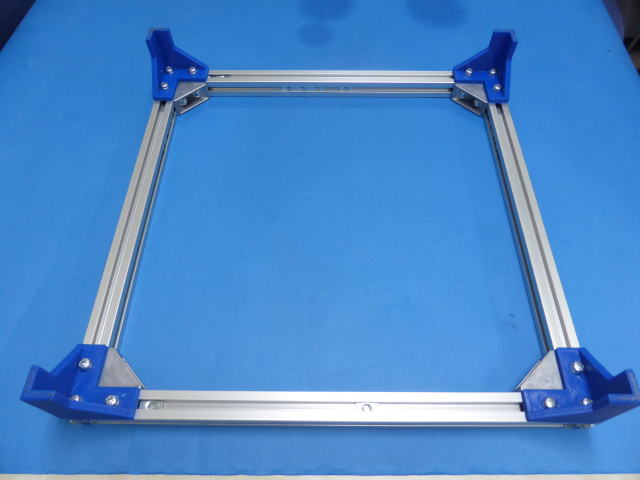

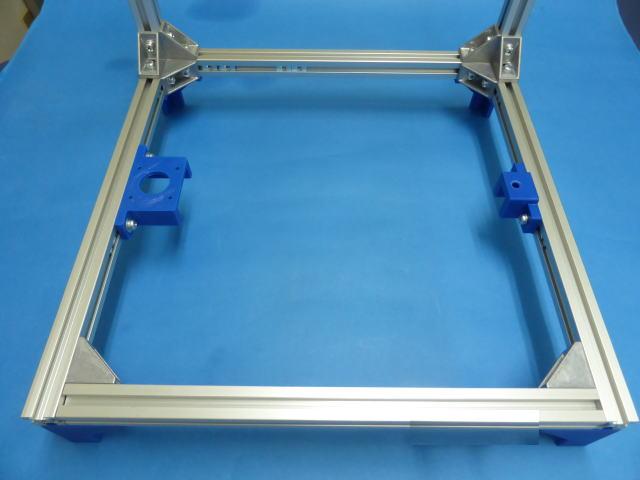

下記の樹脂パーツを取り付けてください。 ・X軸用モーターブラケット M5*14+W+SW+角NUT ・X軸用アイドラー M5*14+SW+角NUT(Wなし) |
 |

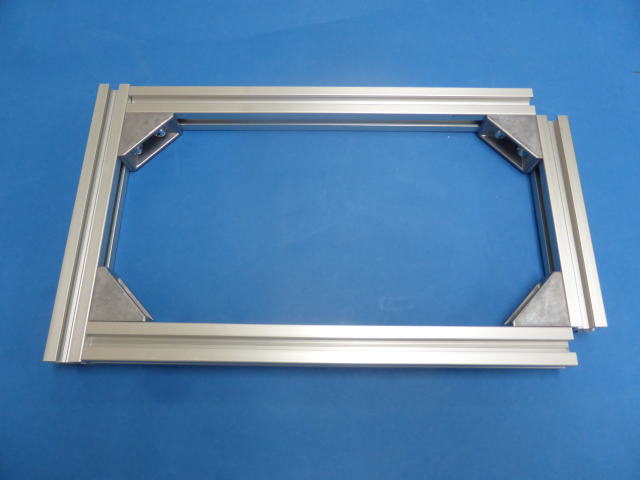

Y軸フレームを組み立てます。 ・左側縦・・・165mm ・右側縦・・・125mm ・横・・・・・・250mm(2本) M5*12+SW+角NUTで固定(Wは入れない) |
 |

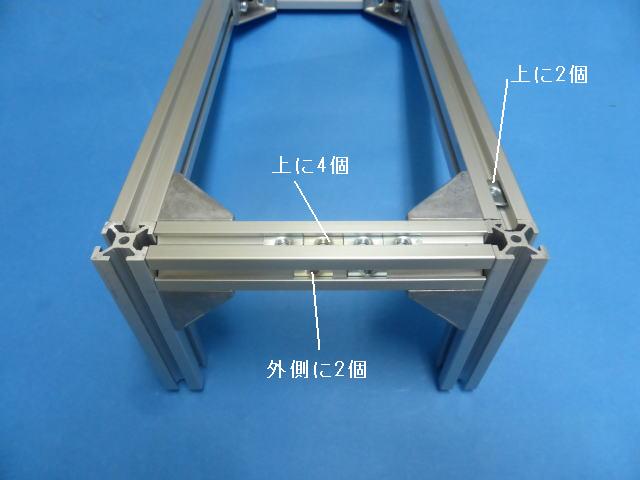

下記のように角ナットを入れた後に ・125mmのフレームの上側の溝・・・角ナット4個 ・125mmのフレームの外側の溝・・・角ナット2個 ・250mmの右側のフレームの上の溝・・・角ナット2個 100mmのフレームを固定してください。 M5*12+SW+角NUTで固定(Wは入れない) |
