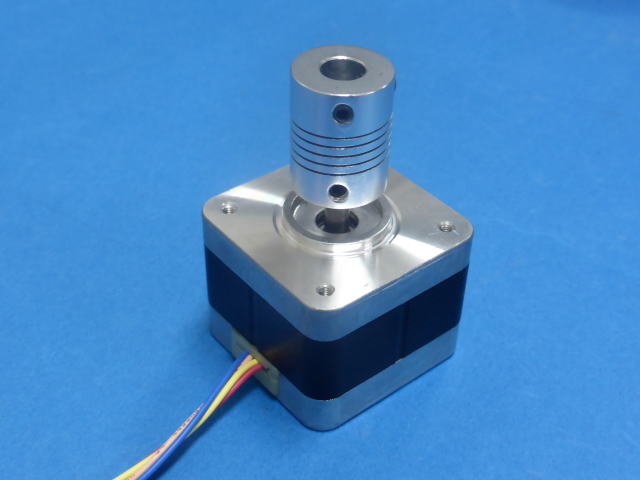

Z軸用のステッビングモーター(17PM-K044-AKZ)にカップリングを取り付けてください。 カップリングは後で高さ調整をしますので仮付けしておいてください。 |
 |

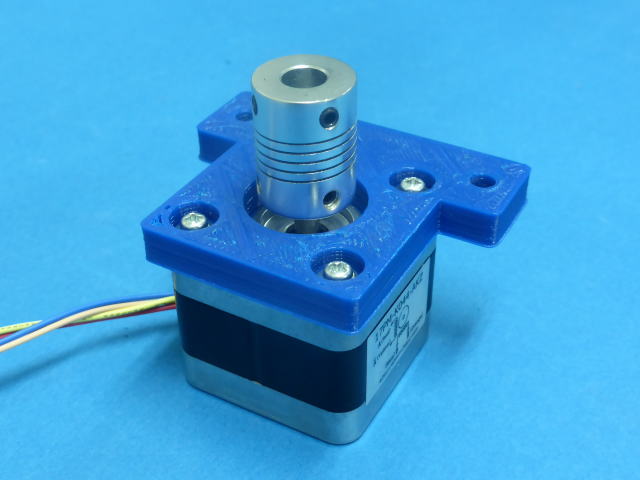

Z軸モーターマウントにステッピングモーター(17PM-K044-AKZ)を取り付けてください。 M3*10+W+SWで固定 |
 |

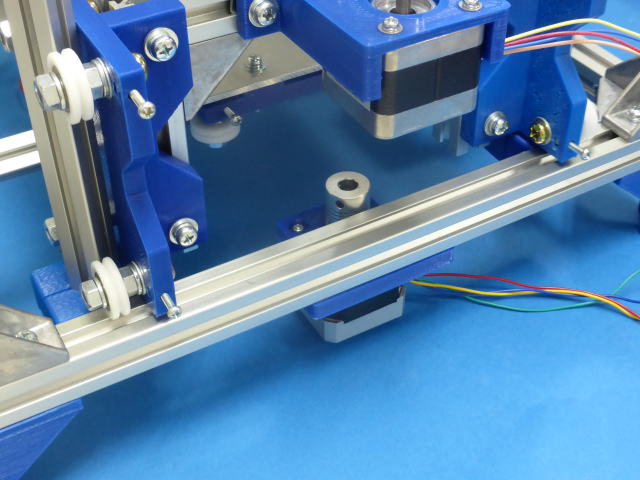

Z軸モーターマウントを本体フレームに取り付けてください。 |
 |
M5X15+W+SW+角ナットで固定 |
 |

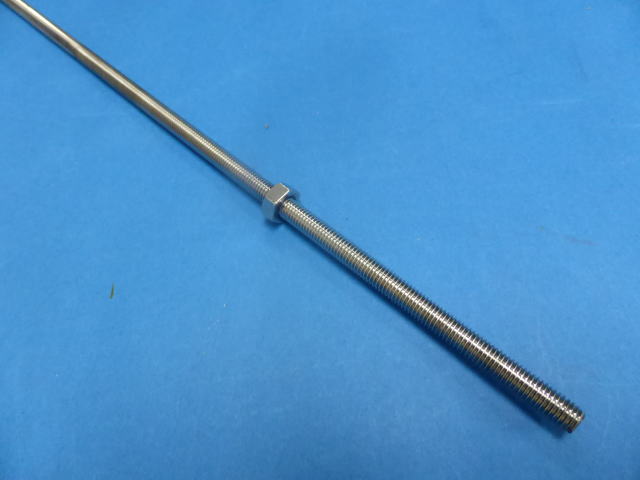

M8寸切りネジにM8ステンレスナットを付けてください。 |
 |

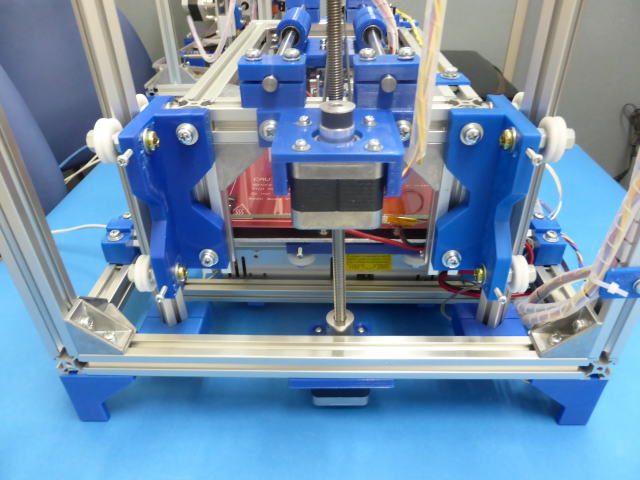

Y軸モーターマウントの穴に寸切りネジを下から差し込んでください。 寸切りネジをカップリングに差し込んで固定してください。 寸切りネジが垂直になるようZ軸モーターマウントの位置を調整してください。 Y軸フレーム全体の荷重をM8のナットが支えるようナットの位置を調整してください。 |
