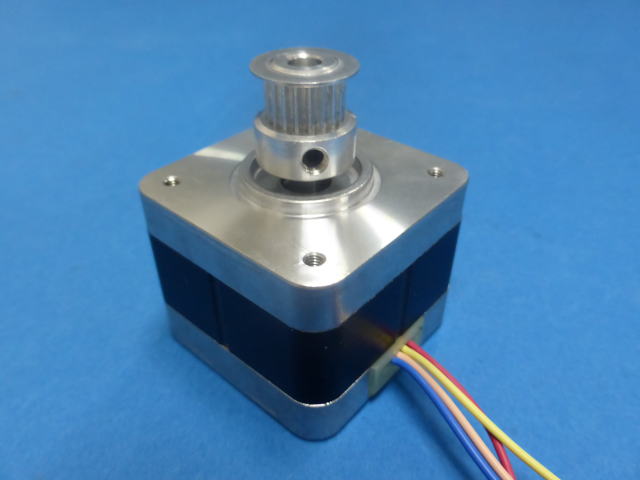

Y軸用のステッビングモーター(17PM-K044-AKZ)にタイミングプーリーを取り付けてください。 プーリーは後で高さ調整をしますので仮付けしておいてください。 |
 |

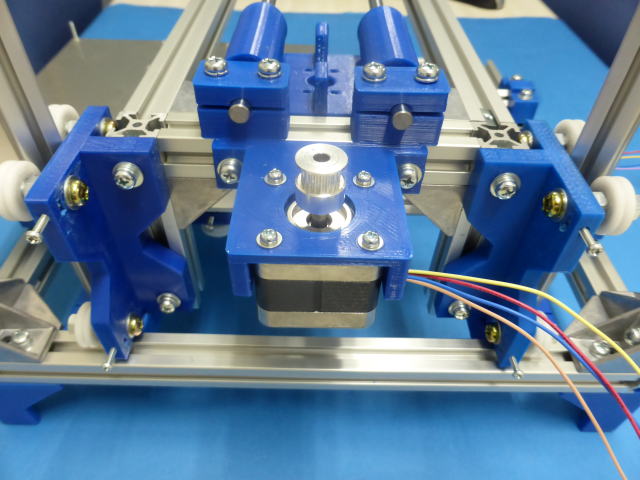

Y軸用のモーターマウントにステッビングモーターを取り付けてください。 M3*10+W+SWで固定 |
 |

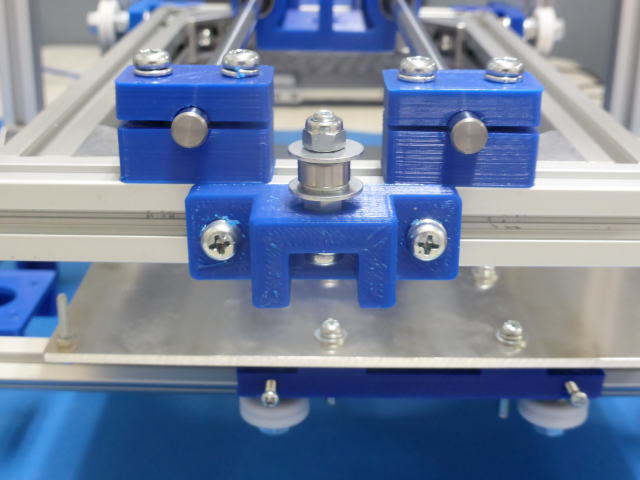

反対側(手前の横フレーム)の内側にアイドラーを固定してください。 ネジ類は下記のように付けてください。 下からの並びを示しています。 １．M5*30ナベ小ネジ ２．M5スプリングワッシャー ３．M5ワッシャー中 ４．アイドラーブラケット(印刷パーツ) ５．ナット ６．M5ワッシャー大 ７．M5ワッシャー小 ８．ベアリング ９．M5ワッシャー小 １０．M5ワッシャー大 １１．ナイロンナット |
 |

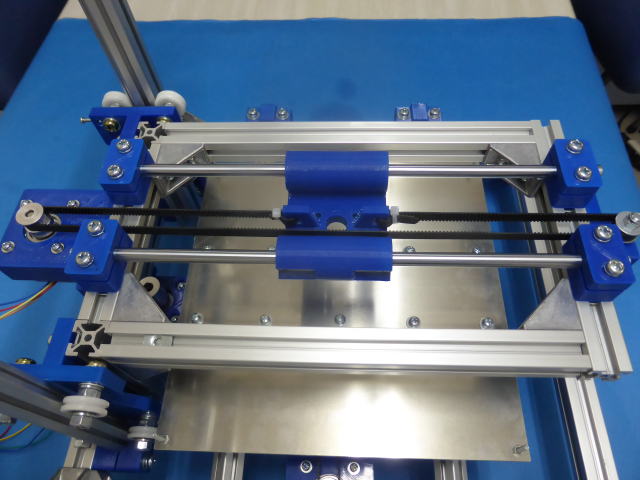

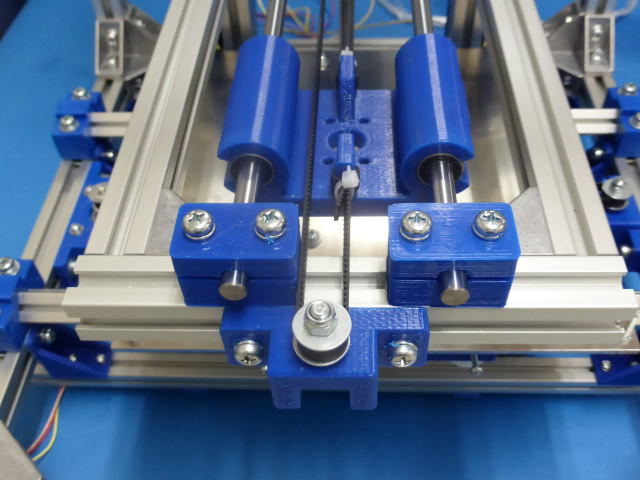

Y軸用タイミングベルトを取り付けてください。 タイミングベルトは結束バンドで固定してください。 ベルトの溝がタイミングプーリーの溝と噛み合うように張ってください。 緩みが残らないように張ってください。 |
 |

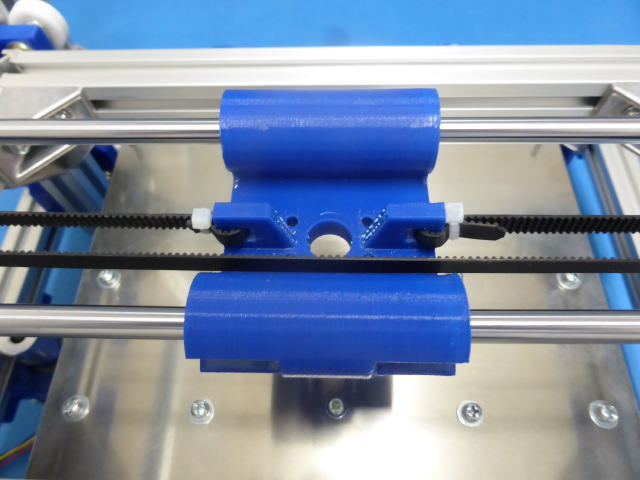

ベルトクランプの左右のベルトが一直線になるようY軸のステッピングモーターとアイドラーの位置を調整してください。 |
 |
|
 |

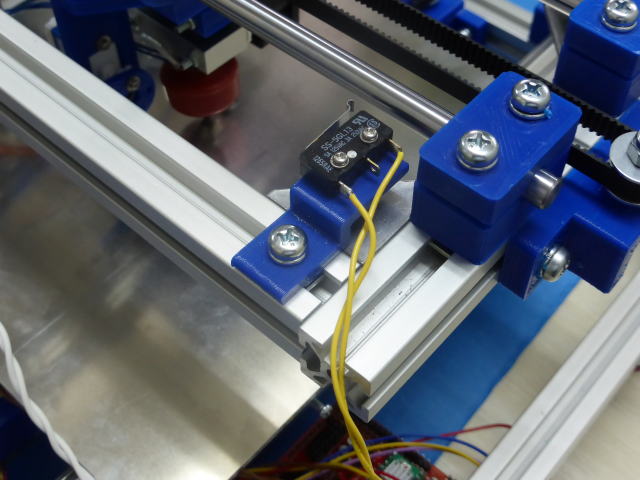

Y軸用マイクロスイッチブラケットを利用してマイクロスイッチを写真の位置に固定してください。 マイクロスイッチ・・・M2X14+W+SW+Nで固定 マイクロスイッチブラケット・・・M5X12+W+SW+角N |
