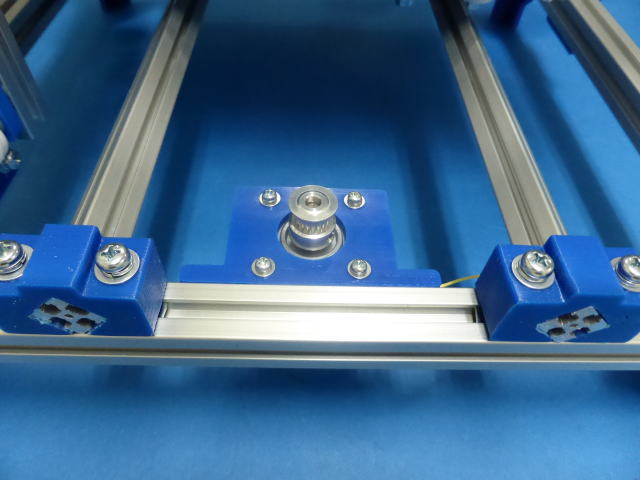

X軸用のステッビングモーター(17PM-K044-AKZ)にタイミングプーリーを取り付けてください。 プーリーは後で高さ調整をしますので仮付けしておいてください。 |
 |
X軸用のモーターマウントにステッビングモーターを取り付けてください。 M3*10+W+SWで固定 |
 |

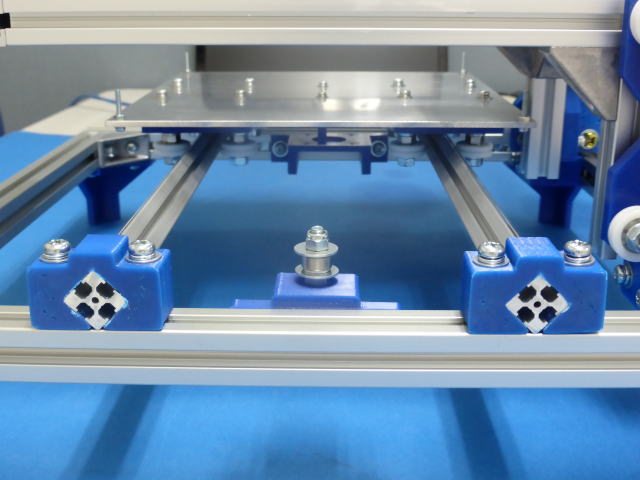

X軸アイドラーにベアリングを取り付けてください。 ワッシャー等の順番は下記のように付けてください。 下から １．M5*30ナベ小ネジ ２．M5スプリングワッシャー ３．M5ワッシャー中 ４．アイドラー樹脂パーツ ５．ナット ６．M5ワッシャー大 ７．M5ワッシャー小 ８．ベアリング ９．M5ワッシャー小 １０．M5ワッシャー大 １１．ナイロンナット |
 |

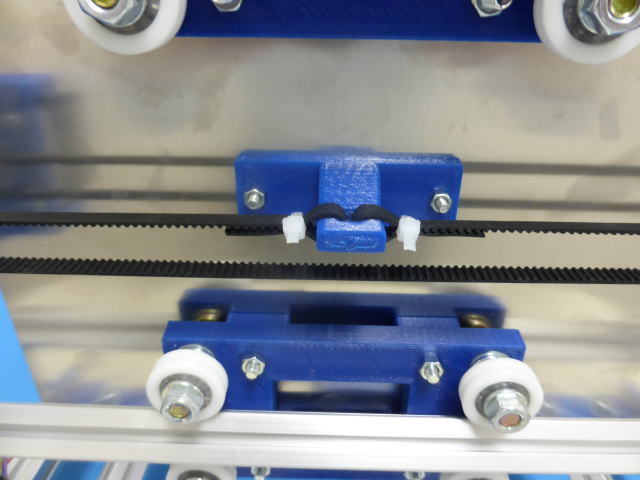

X軸用タイミングベルトを取り付けてください。 タイミングベルトは結束バンドで固定してください。 緩みが残らないように張ってください。 |
 |

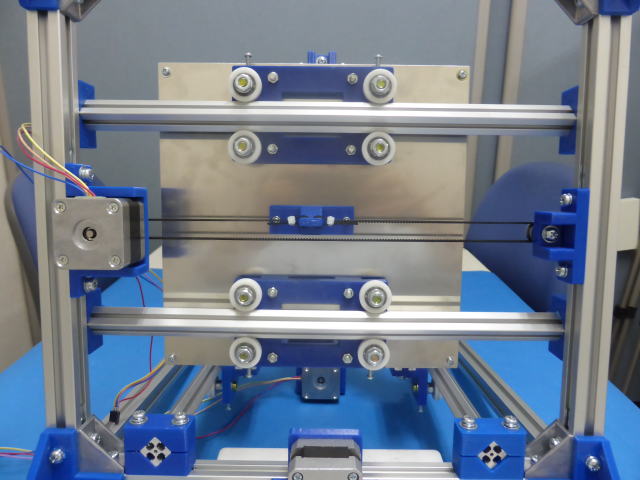

ベルトクランプの左右のベルトが一直線になるようX軸のステッピングモーターとアイドラーの位置を調整してください。 |
 |

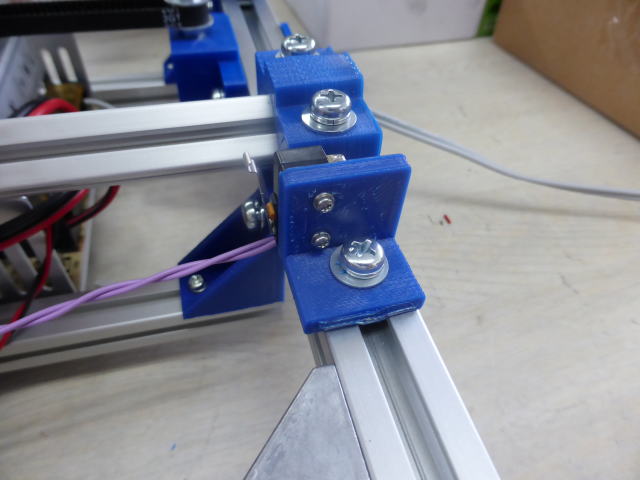

X軸用マイクロスイッチを取り付けてください。 M2X14+SW+W+N M5X12+SW+W+角ナット |
