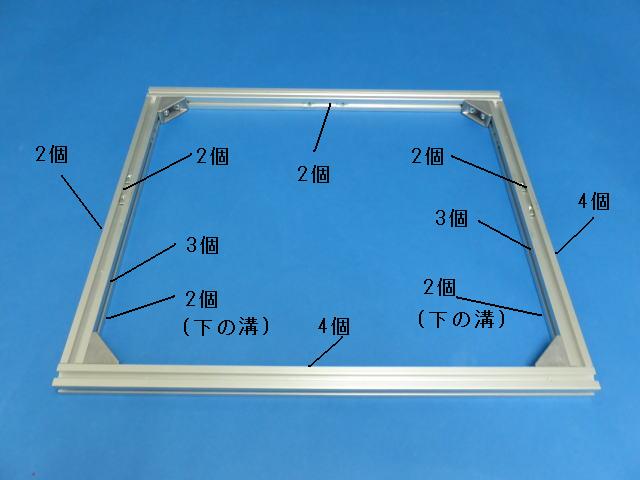

1 本体フレーム組立 まず本体フレームから組み立てます。 横フレーム・・・450mm(2本) 縦フレーム・・・360mm(2本) コーナージョイント4個を使って組み立ててください。 M5*12+SW+角NUTで固定(W無し) 枠を組み立てる前にフレームの溝に角ナットを入れるのを忘れないでください。 角ナットを入れるのを忘れると枠を分解してもう一度組み直しになります。 ・左側縦フレーム左の溝・・・角ナット2個 ・左側縦フレーム上の溝・・・角ナット2個 ・左側縦フレーム右の溝・・・角ナット3個 ・左側縦フレーム下の溝・・・角ナット2個 ・右側縦フレーム左の溝・・・角ナット3個 ・右側縦フレーム上の溝・・・角ナット2個 ・右側縦フレーム右の溝・・・角ナット4個 ・右側縦フレーム下の溝・・・角ナット2個 ・奥の横フレーム内側の溝・・・角ナット2個 ・手前の横フレーム内側の溝・・・角ナット4個 |
 |

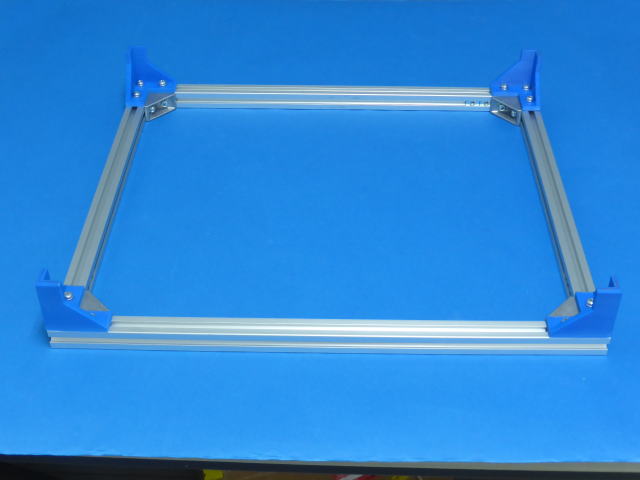

裏側に足を取り付けてください。 M5*12+SW+角NUTで固定(W無し) 足のパーツは穴が3個付いています。 同じ形状で穴が5個付いたパーツが2つあります。 間違えないように取り付けてください。 |
 |

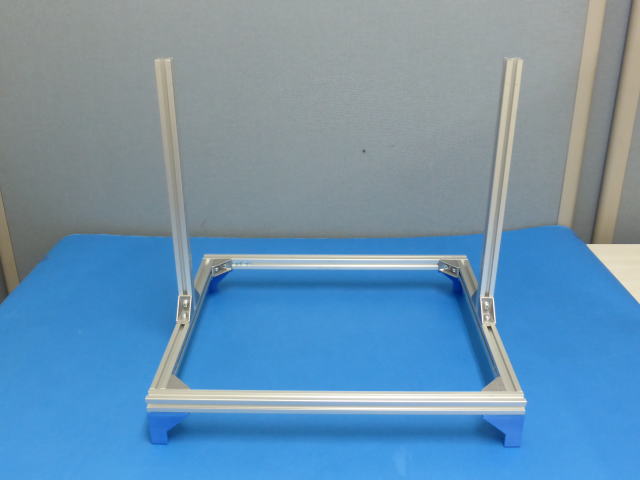

２ Z軸フレーム取付 360mmのフレームを2本取り付けてください。 M5*12+SW+角NUTで固定(W無し) |
 |

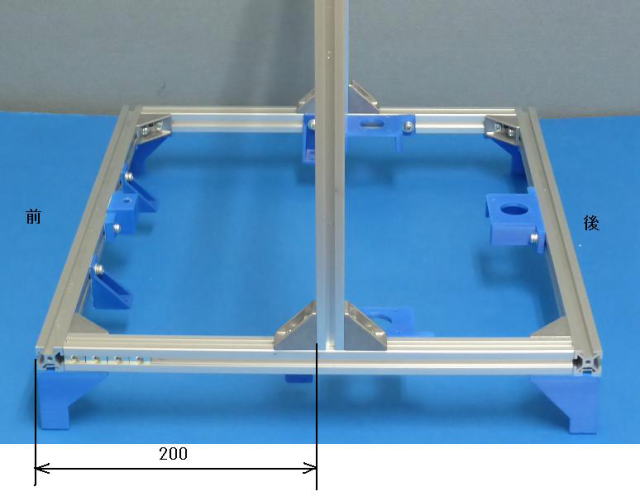

Z軸フレームは前から200mmの位置に固定してください。 |
 |

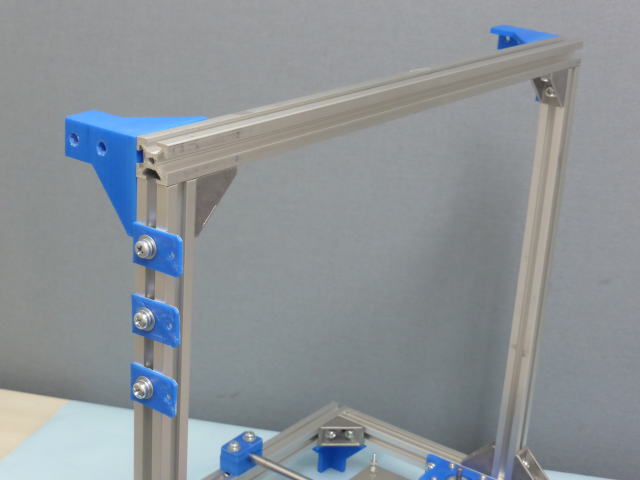

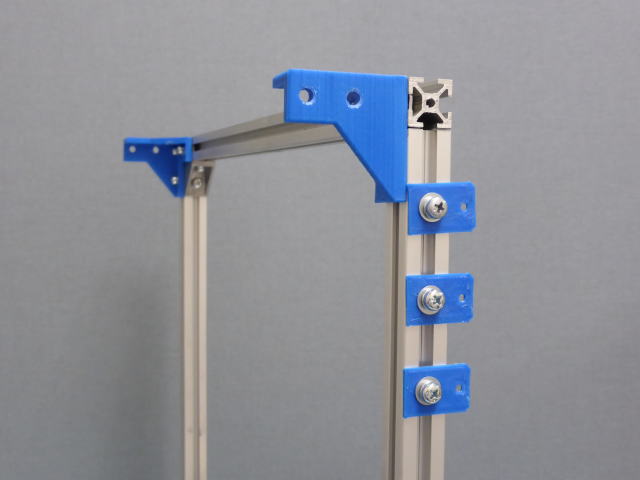

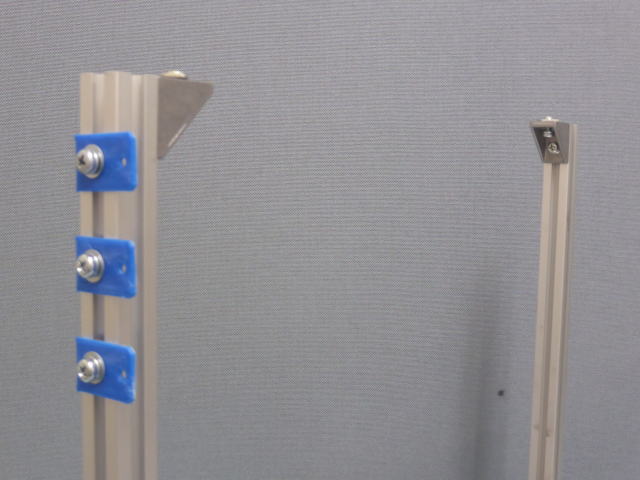

左側の縦フレームにケーブルブラケットを３個取り付けてください。 M5*10+W+SW+角NUT |
 |
コーナージョイントを取り付けてください。 M5*12+SW+角NUTで固定(W無し) |
 |

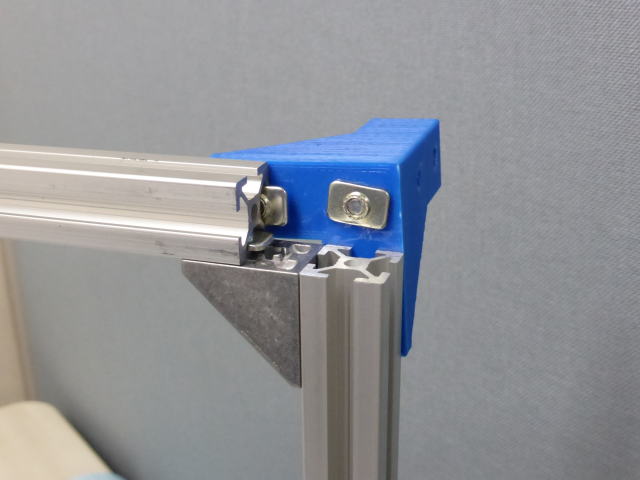

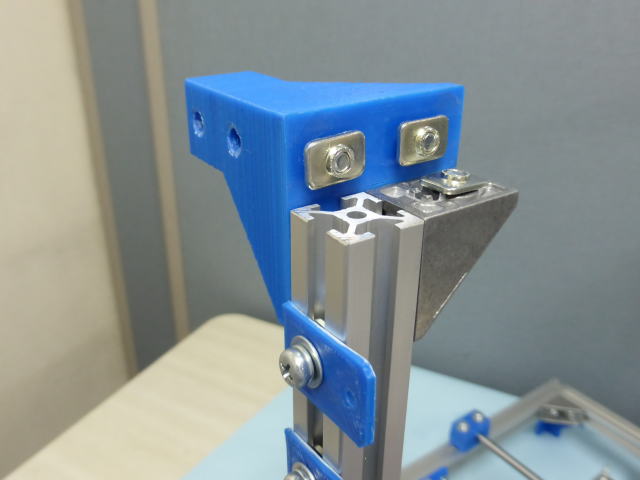

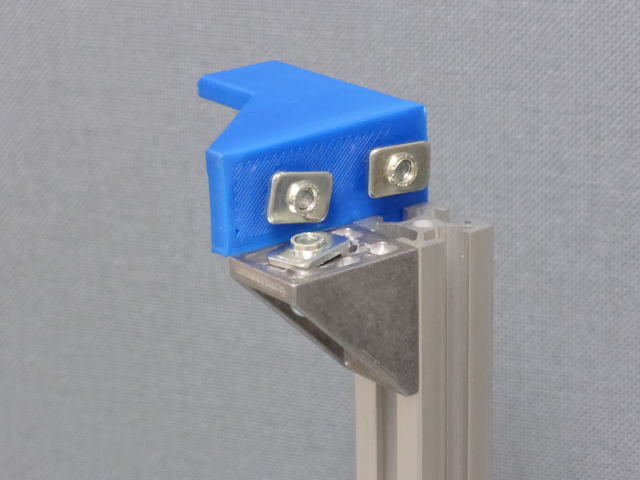

Z軸フレームの上部の後方にZ軸トップブラケットを取り付けてください。(左右2箇所) M5*12+SW+角NUT(W無し) コーナージョイントの穴とZ軸トップブラケットの穴(2 箇所)にM5*12+SW+角NUT(W無し)を取り付けてください。 |
 |
|
 |

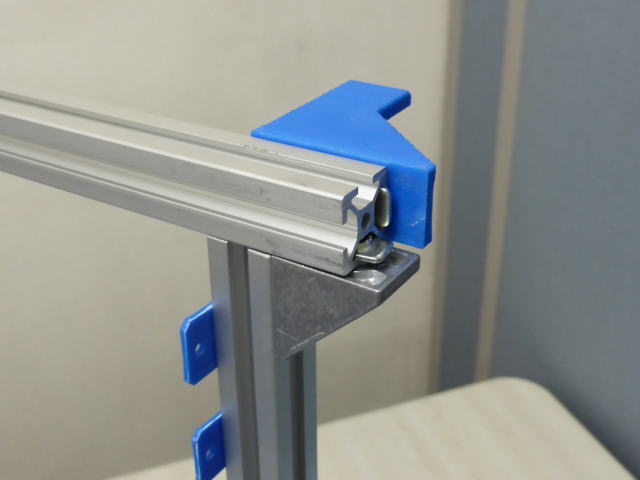

角ナットが450mmのアルミフレームの溝に入るよう左側から差し込むように取り付けてください。 M5*12+SW+角NUTで固定(W無し) |
 |
|
 |
|
 |
|
 |

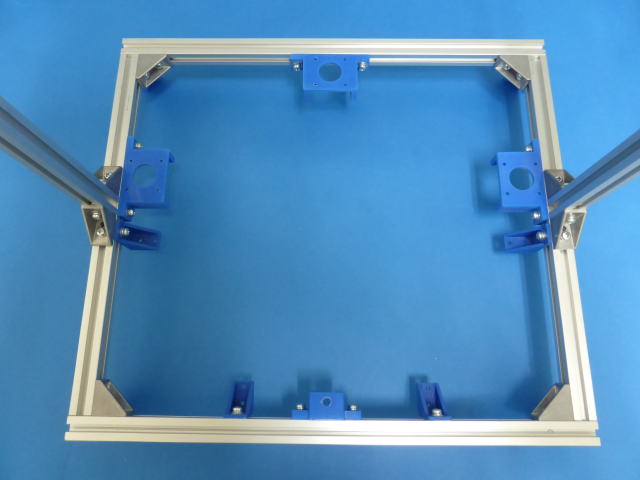

３ 樹脂パーツ取付 下記の樹脂パーツを取り付けてください。 ・Y軸モーターマウント(奥) ・Z軸モーターマウント(左右2箇所) M5*14+W+SW+角NUT ・15mmフレームブラケット(4箇所) M5*12+W+SW+角NUT ・Y軸アイドラー(手前中央) M5*14+W+SW+角NUT |
