１ Y軸スライド機構組立 Y軸用のブッシュホルダーにリニアブッシュを挟んで220×220×3mmのアルミ板に取り付けてください。 ・アルミ板に近い方・・・高さ16mmブッシュホルダー ・アルミ板に遠い方・・・高さ11mmブッシュホルダー M4*35+W+SW+NUTで固定 |
 |

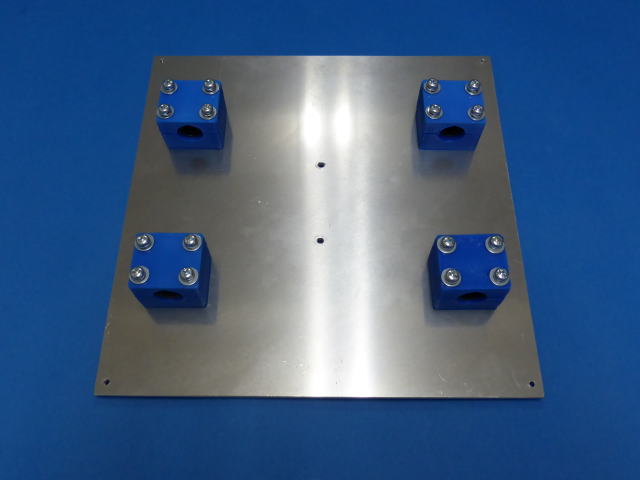

リニアブッシュは4箇所に取り付けてください。 後で位置の調整をしますので強く締めずに仮止めとしてください。 M4*35+W+SW+NUT |
 |

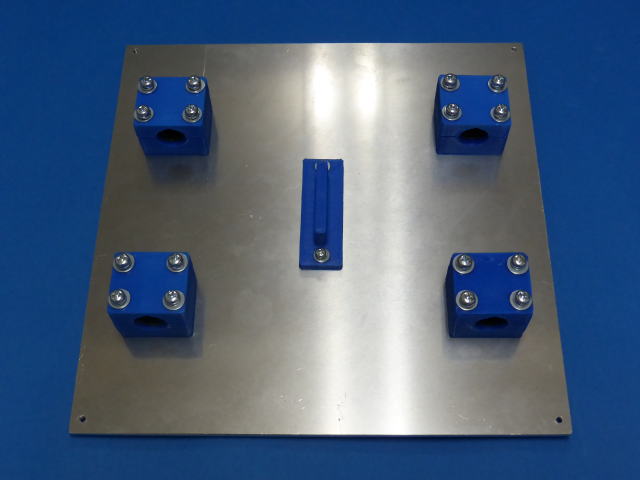

中央部分にY軸ベルトクランプを取り付けてください。 M3*15+W+SW+NUT |
 |

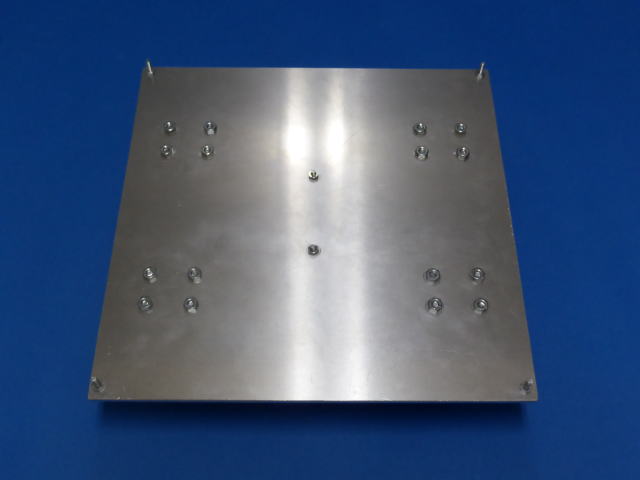

アルミ板の4角にヒートベッドを固定するネジを取り付けてください。 M3*20+W+SW+NUT |
 |

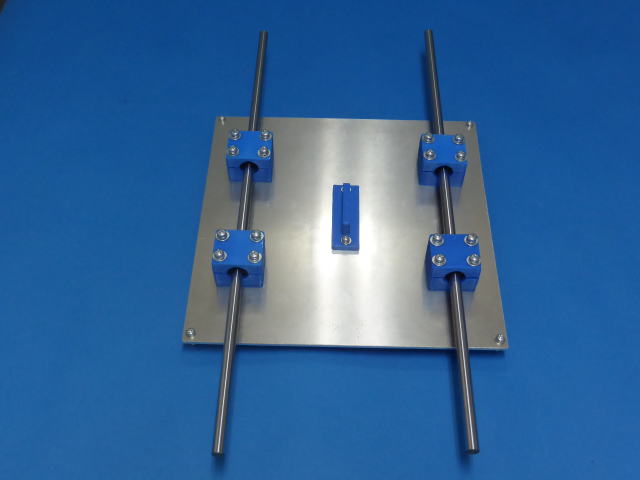

Y軸用シャフト(400mm)を差し込んでください。 Y軸スライドシャフト・・・φ8×400mm この状態で持ち上げるとY軸用シャフトが自重で抜け落ちたりしますので注意してください。 シャフトを押さえながら持つようにしてください。 |
 |

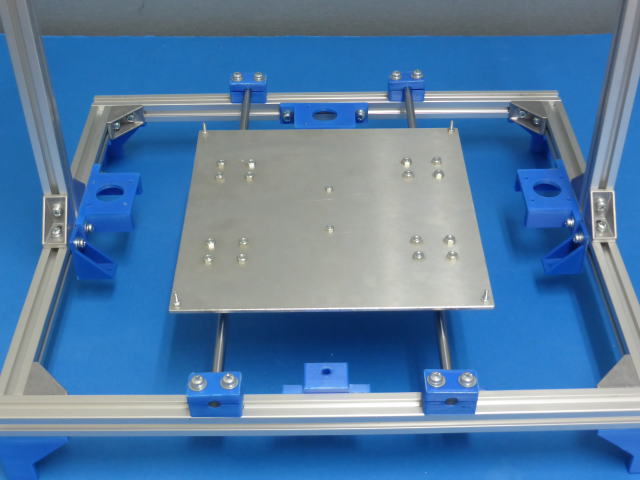

Y軸用シャフトサポートを利用してY軸スライドシャフトを本体フレームに取り付けてください。 ・下のシャフトサポート(アルミフレームに近い方)・・・高さ13mm ・上のシャフトサポート(アルミフレームに遠い方)・・・高さ8mm M5*30+W+SW+角NUT |
 |

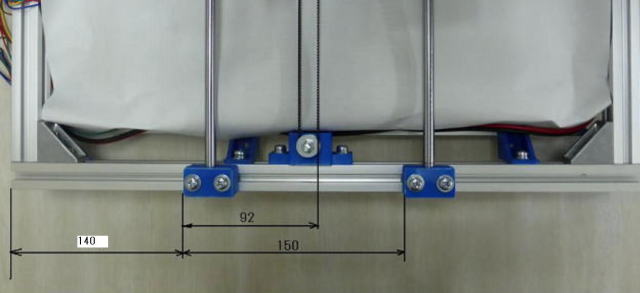

固定する位置は左に示します。 Y軸がスムーズに動く事を確認してください。 硬い所がある場合は下記の調整を実施してください。 ・Y軸の平行を調整してください。 ・ブッシュホルダを一旦緩めて再度締めてください。 |
 |

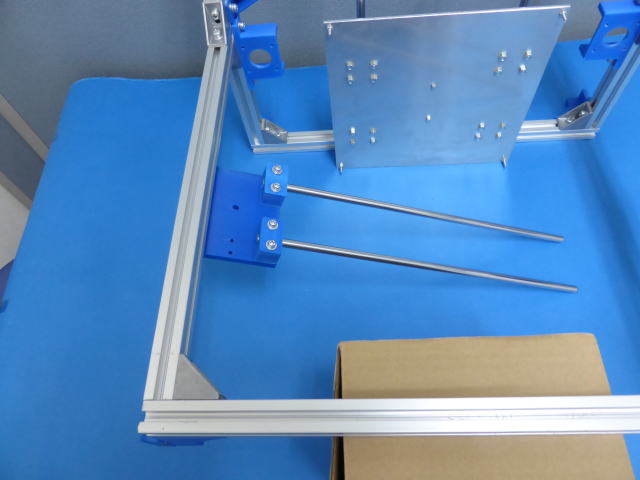

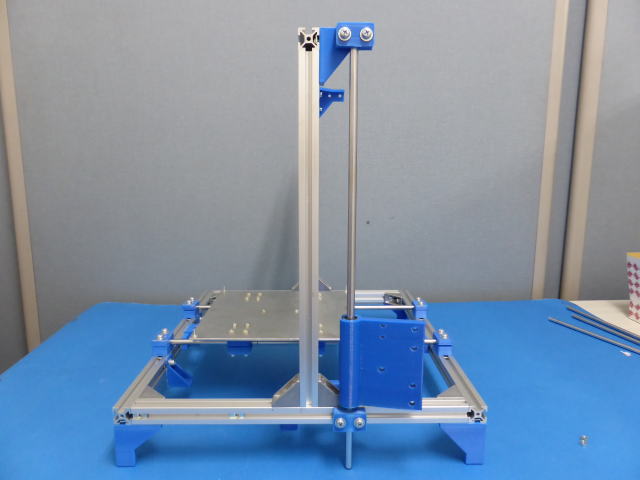

Z軸右側キャリッジに400mm(または450mm)のリニアシャフトを挿して本体の右側に取り付けてください。(写真のリニアシャフトは450mmです。) リニアシャフトとZ軸のアルミフレームが平行になるようとりつけてください。 |
 |
Z軸左側キャリッジに400mm(または450mm)のリニアシャフトを挿して本体の左側に取り付けてください。(写真のリニアシャフトは450mmです。) リニアシャフトとZ軸のアルミフレームが平行になるようとりつけてください。 |
 |
Z軸右側キャリッジに349mmのリニアシャフトを取り付けてください。(仮止め) |
 |

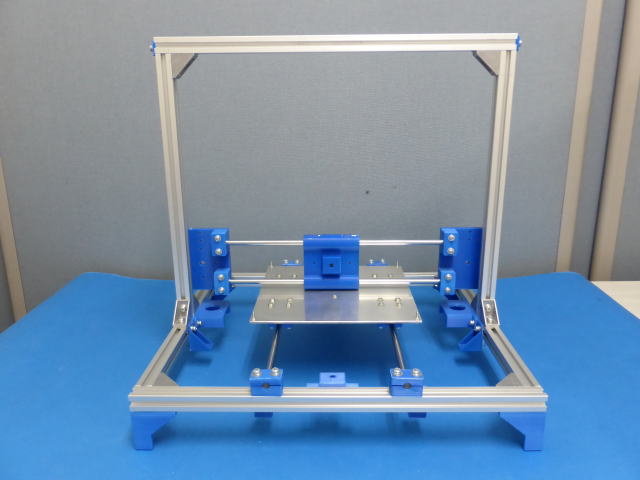

リニアシャフトにXキャリッジを差し込んでください。 四角い出っ張りが前を向くよう取り付けてください。 |
 |
リニアシャフトをZ軸左側キャリッジに固定してください。(仮止め) |
