SYSTEC 3Dプリンター

ハイグレードタイプ STP-3 3Dプリンター

配線材加工

	１　分割式ピンソケット分割分割式のピンソケットを分割します。

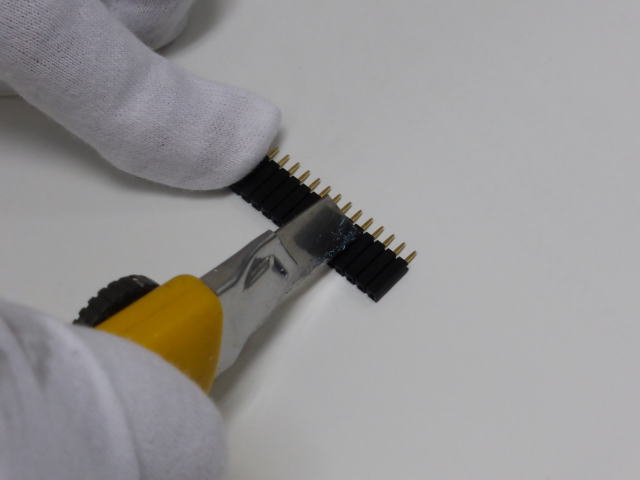

	分割部分にカッターで切り込みを入れてください。表と裏の両方に3回位切り込みを入れてください。切り込みを入れないとうまく分割できません。

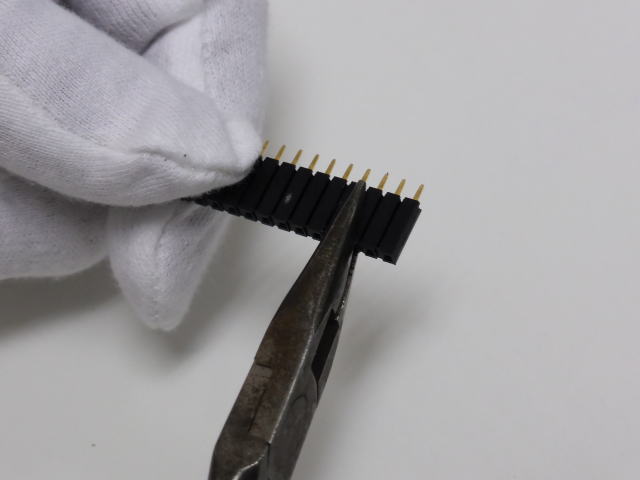

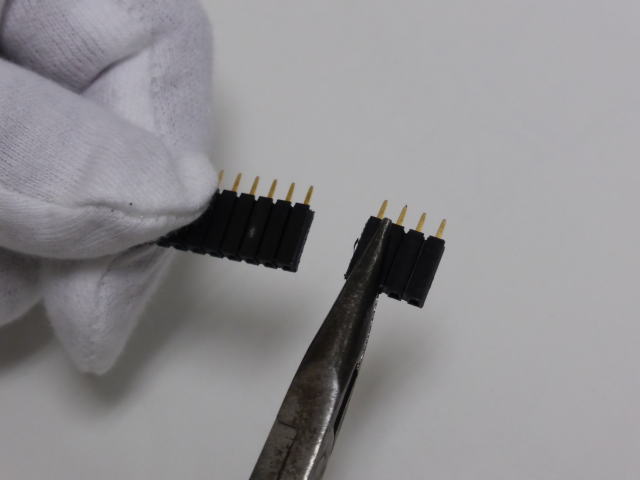

	ラジオペンチで挟んで、

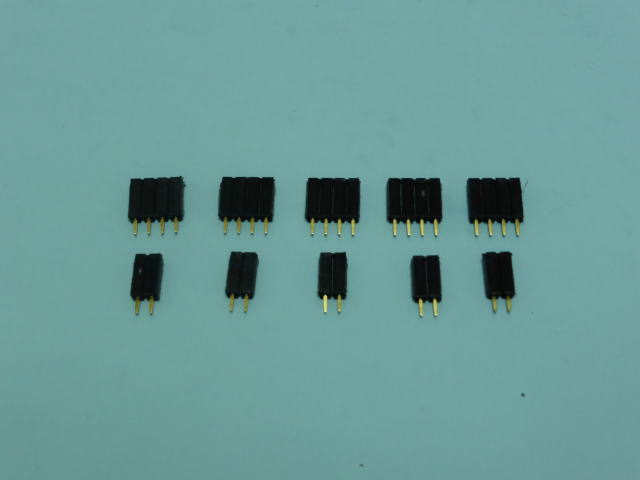

	このように分割して下さい。
	下記の数量を作ってください。 4ピン・・・5個 2ピン・・・5個 3ピン・・・1個(写真に写っていません)
	２　Z軸用ステッピングモーター用コネクタの接続 SM-42BYG011と表示されているステッピングモーターはZ軸用のステッピングモーターです。 Z軸用ステッピングモーターには長い線が付いています。必要な長さは下記の通りです。下記の長さで切断してください。 Z軸左用・・・220mm Z軸右用・・・550mm 電線を切断した後写真のように電線をピンソケットにハンダ付けしてください。色の順番を写真と同じにしてください。間違えると正常に動作しません。

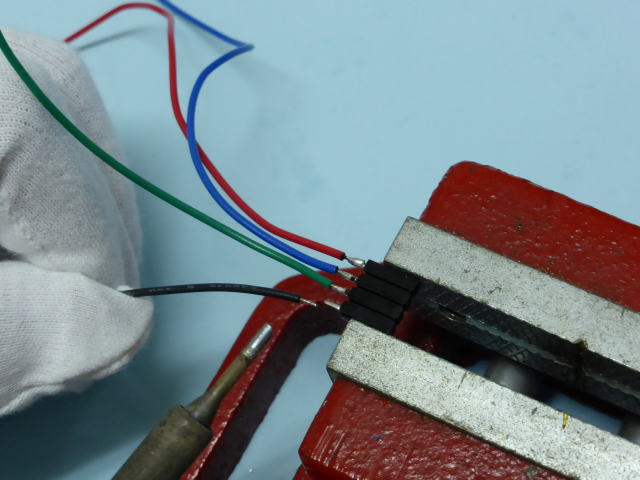

	ピンソケットへのハンダ付けはこのように実施してください。 (写真は他のステッピングモーターの場合です。ステッピングモーターによって電線の色が違っています。)
	３　X軸とY軸用のステッピングモーターの線の延長 17PM-K044-AKZと表示されているステッピングモーターはX軸とY軸用のステッピングモーターです。この2台は電線が短いので延長が必要です。青、赤、黄色は同じ色の電線で延長してください。ピンク色は紫色で延長してください。 X軸用ステッピングモーター・・・450mm延長 Y軸用ステッピングモーター460mm延長

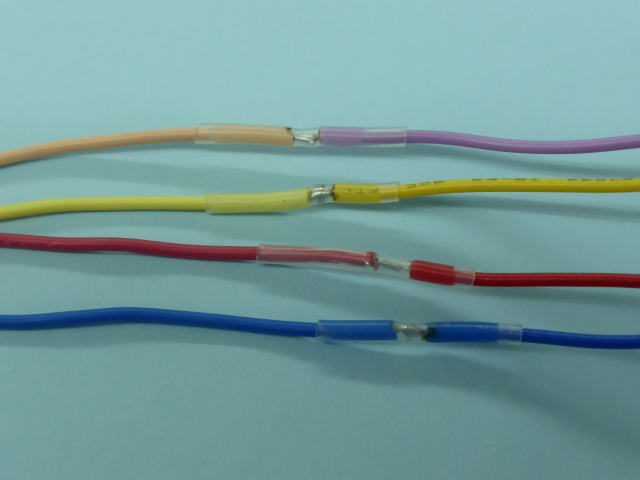

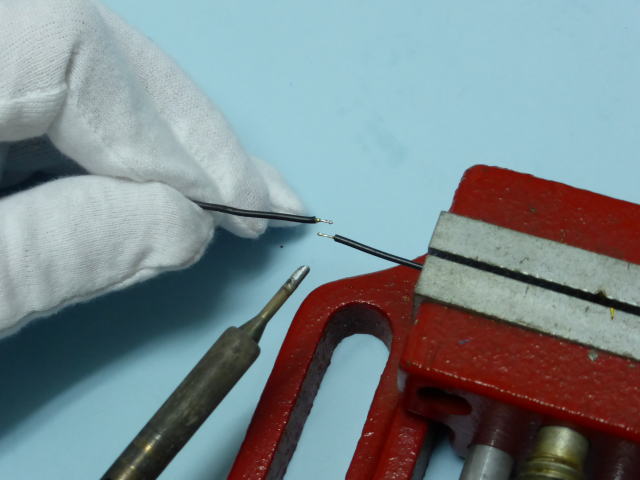

	電線の延長要領です。両方の電線の被覆を5mm程ニッパーで剥いてください。ハンダ付けで延長します。片方の電線を小型バイスで固定するとハンダ付けが容易です。

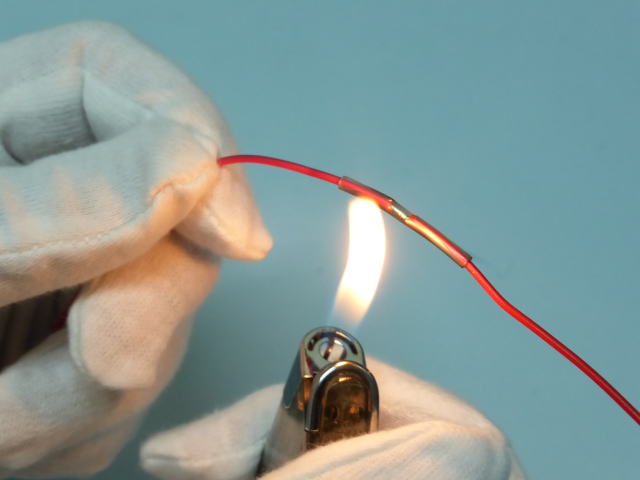

	熱収縮チューブを被せてライターであぶってください。

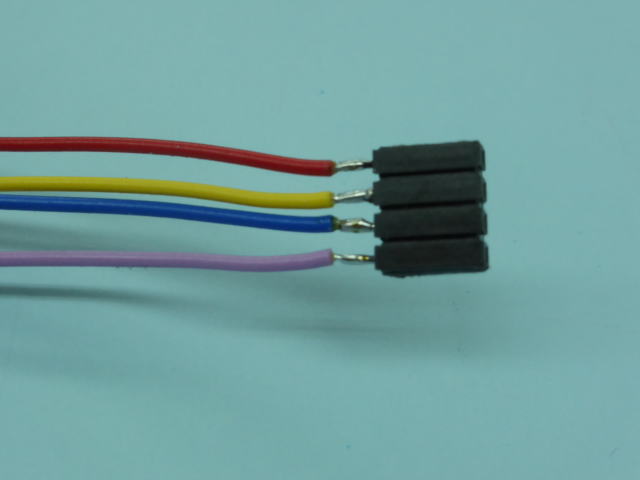

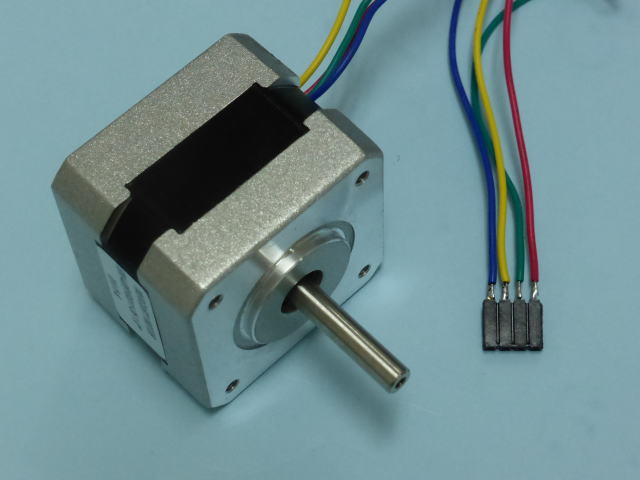

	４　X・Y軸用ステッピングモーター用コネクタの接続ステッピングモーターの線をピンソケットにハンダ付けしてください。色の順番を写真と同じにしてください。間違えると正常に動作しません。

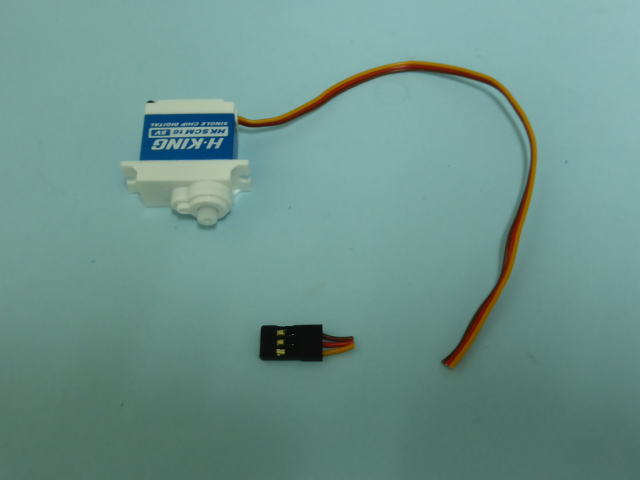

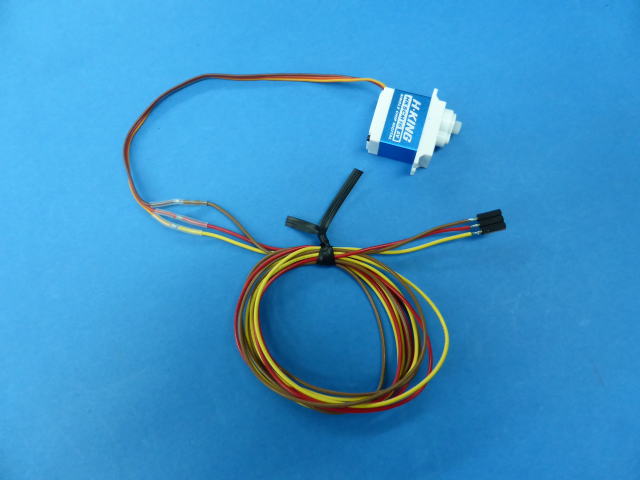

	５　サーボモーター用ケーブルハンダ付けサーボモーターに付いているコネクタは使いません。写真のように切ってください。
	茶赤黄の長さ820mmの電線で延長してください。電線の片方は3ピンソケットをハンダ付けしてください。線の色の順番は写真に合わせてください。

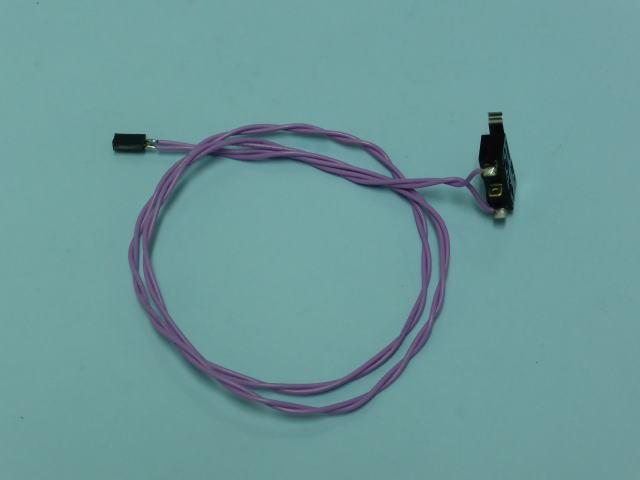

	６　マイクロスイッチ用ケーブルハンダ付け X軸用マイクロスイッチです。写真のように紫色長さ820mmの電線を使って2ピンソケットと接続してください。

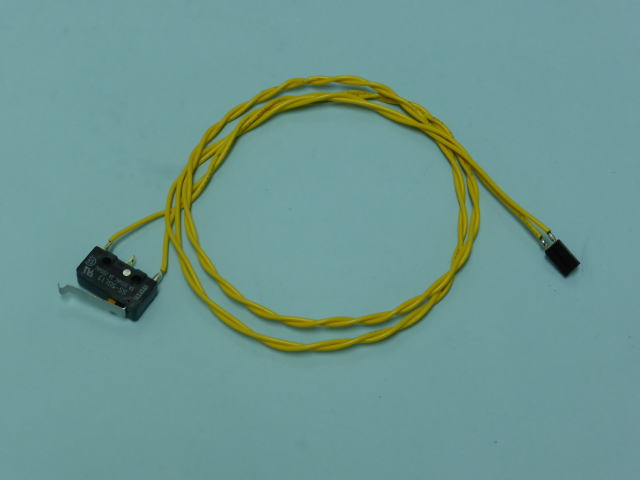

	Y軸用マイクロスイッチです。写真のように黄色長さ600mmの電線を使って2ピンソケットと接続してください。
	Z軸用マイクロスイッチです。写真のように茶色長さ1150mmの電線を使って2ピンソケットと接続してください。

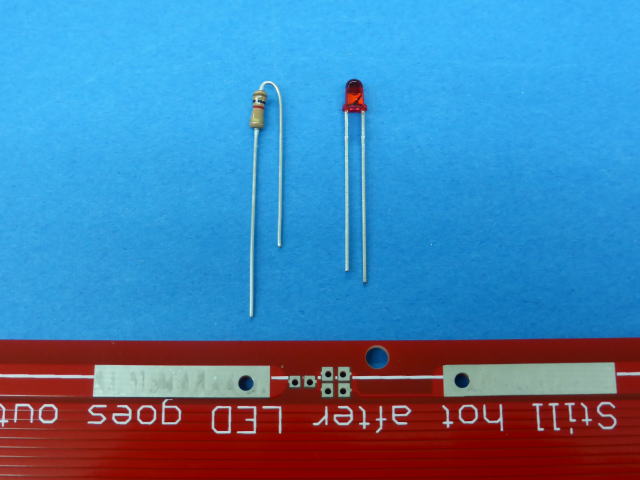

	７-1　ヒートベッドの配線ヒートベッドに発光ダイオードと抵抗を取り付けます。

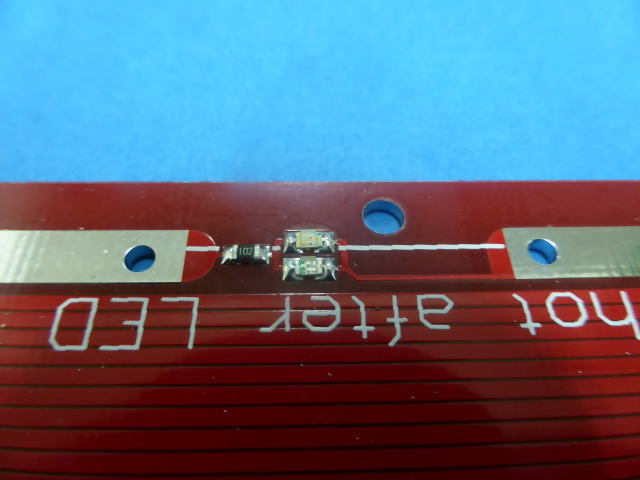

	出荷時期によって発光ダイオードと抵抗(いずれも面実装型)が既に実装されている場合があります。その場合は「7-2　電線のはんだ付け」へ飛んでください。

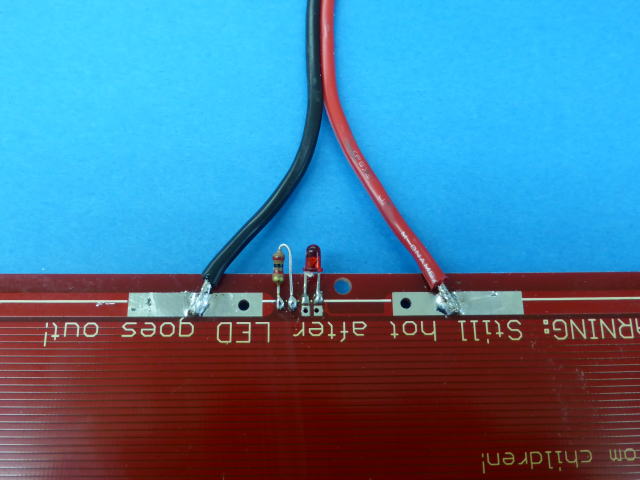

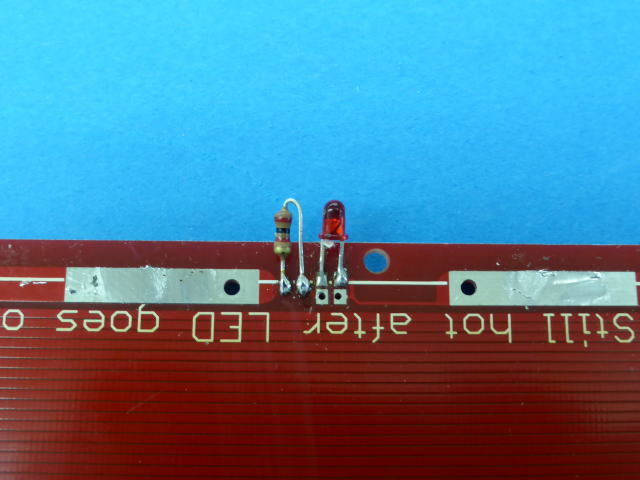

	このようにハンダ付けしてください。発光ダイオードの足が長い方が右側に来るよう取り付けてください。
	７-2電線のはんだ付け電線をハンダ付けしてください。長さ600mmの赤黒のペア線(太い線)を使ってください。赤の線が右側に来るようハンダ付けしてください。間違えると発光ダイオードが点きません。

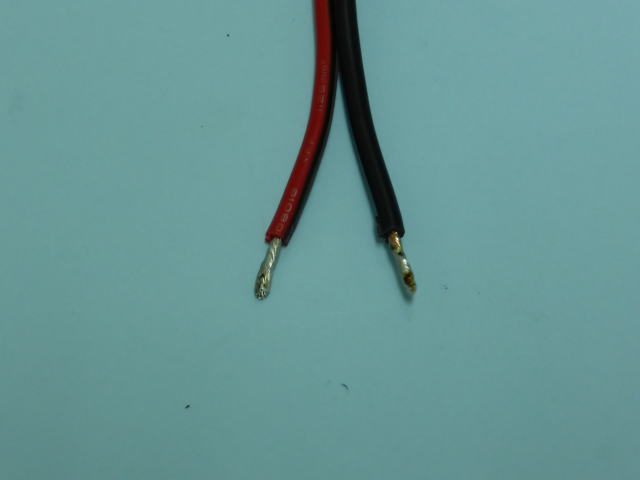

	電線のもう片方はハンダを染み込ませてください。

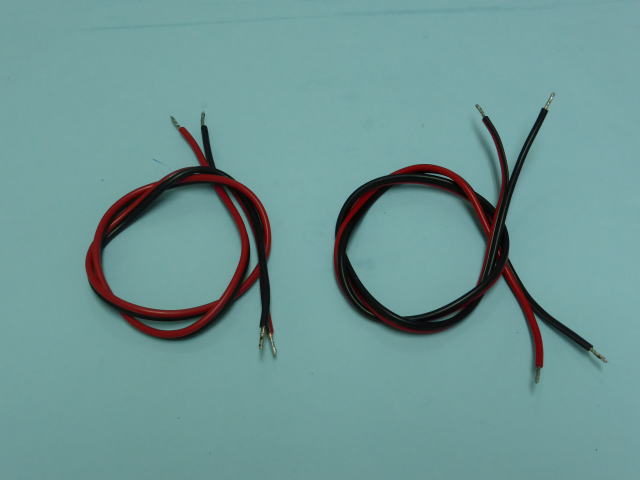

	８　電源用配線電源用電線は赤黒のペア線で長さは600mmです。末端は両方ともハンダを染み込ませてください。 2本作ってください。

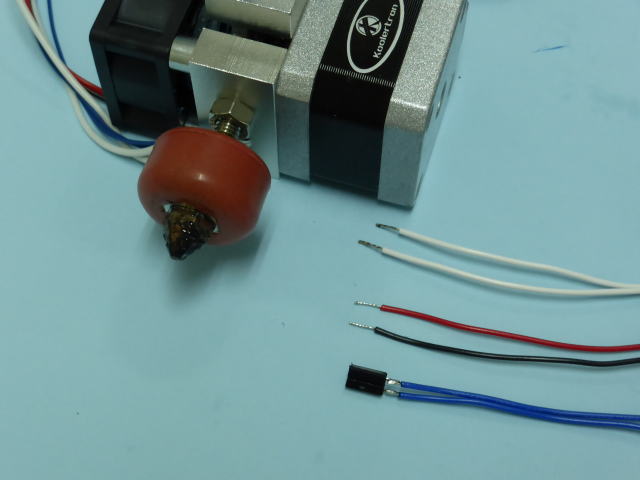

	９　プリントヘッド用ケーブルの処理プリントヘッドの線は延長してください。白色ヒーター用です。長さ520mmの白色の延長用電線を使ってください。末端はハンダを染み込ませてください。赤黒ファンモーター用です。長さ1080mmの赤と黒の延長用電線を使ってください。末端はハンダを染み込ませてください。青色サーミスター用です。長さ650mmの青色の延長用電線を使ってください。末端には2ピンのソケットをハンダ付けしてください。

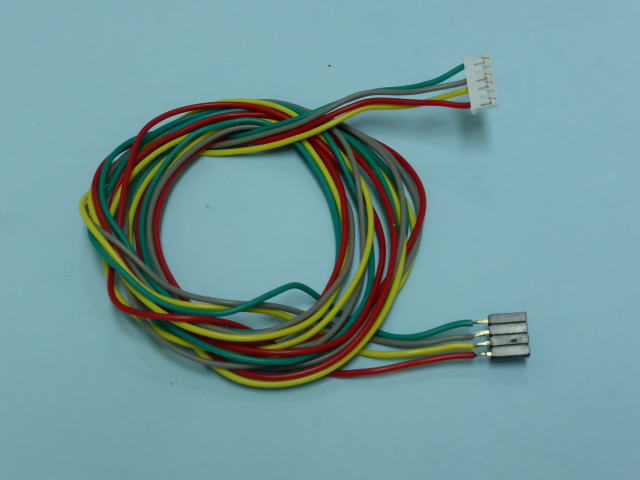

	こちらはエクストルーダー付属の電線です。白色のコネクタは既に接続されています。もう片方は4ピンのソケットをハンダ付けしてください。写真のように線の色が白色のコネクタと同じに順番になるようにハンダ付けしてください。間違えると正常に動作しません。線の色が写真と違っている場合があります。写真の線の色上から緑、灰、黄、赤色が違う場合上から緑、黒、青、赤線の色が写真と違う場合も色が白色のコネクタと同じ順番になるようにハンダ付けしてください。

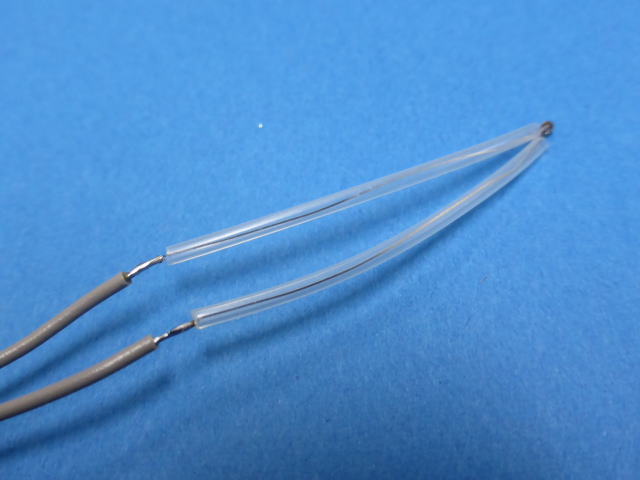

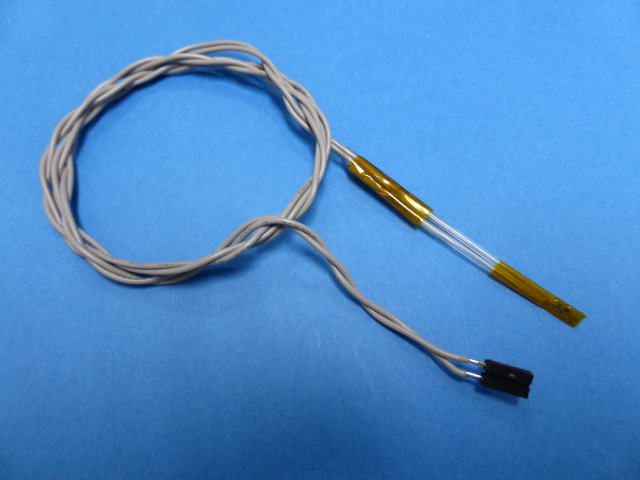

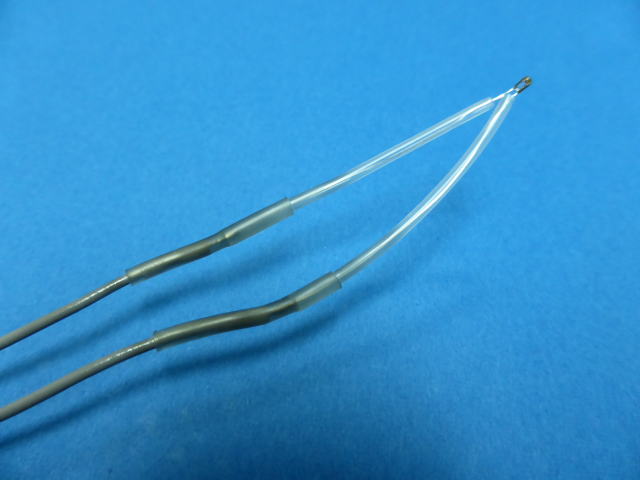

	１０　サーミスター用ケーブルの処理サーミスターのリード線に絶縁チューブを被せて灰色長さ600mmの電線とハンダ付けしてください。
	ハンダ付けした部分に熱収縮チューブを被せてライターであぶってください。

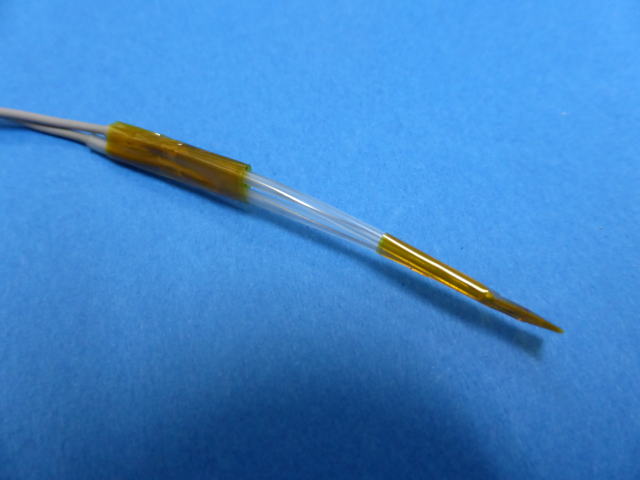

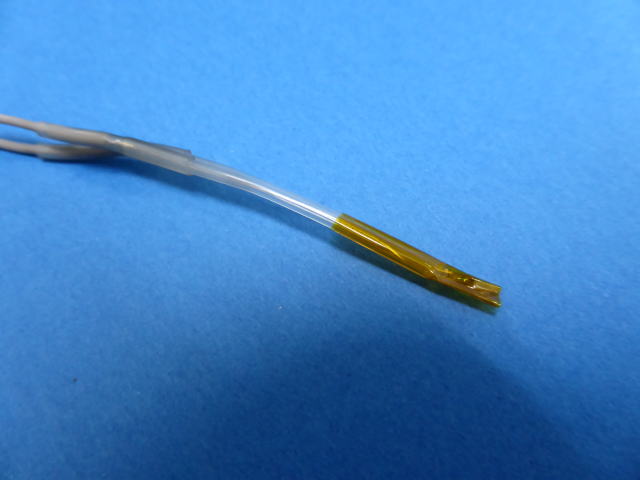

	サーミスター部分に耐熱テープを巻きつけてください。
	熱収縮チューブの部分も耐熱テープを巻きつけてください。
	ケーブルの末端には2ピンソケットをハンダ付けしてください。
