１ Y軸ステッピングモーターの取付 Y軸用のステッビングモーター(17PM-K044-AKZ)にタイミングプーリーを取り付けてください。 プーリーは後で高さ調整をしますので仮付けしておいてください。 Y軸用のモーターマウントにステッビングモーターを取り付けてください。 M3*10+W+SWで固定 |
 |

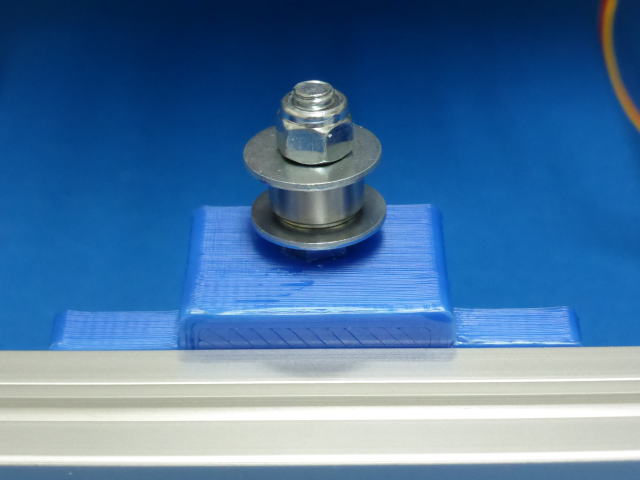

２ Y軸アイドラーの取付 反対側(手前の横フレーム)の内側にアイドラーを固定してください。 ネジ類は下記のように付けてください。 下からの並びを示しています。 １．M5*30ナベ小ネジ ２．M5スプリングワッシャー ３．M5ワッシャー中 ４．アイドラーブラケット(印刷パーツ) ５．ナット ６．M5ワッシャー大 ７．M5ワッシャー小 ８．ベアリング ９．M5ワッシャー小 １０．M5ワッシャー大 １１．ナイロンナット |
 |
３ Y軸タイミングベルトの取付 Y軸用タイミングベルトを取り付けてください。 タイミングベルトは結束バンドで固定してください。 ベルトの溝がタイミングプーリーの溝と噛み合うように張ってください。 緩みが残らないように張ってください。 |
 |

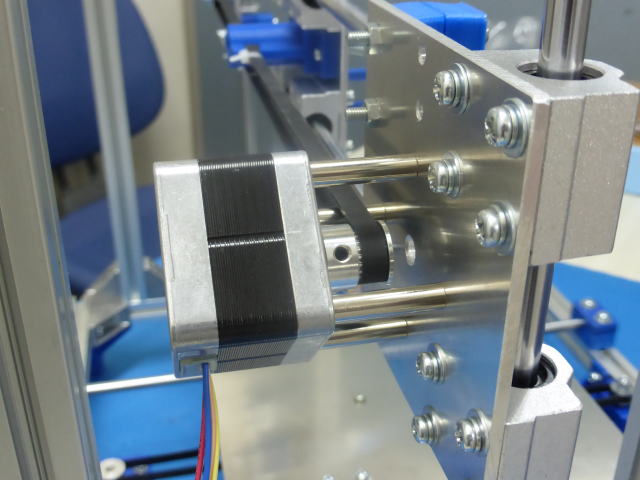

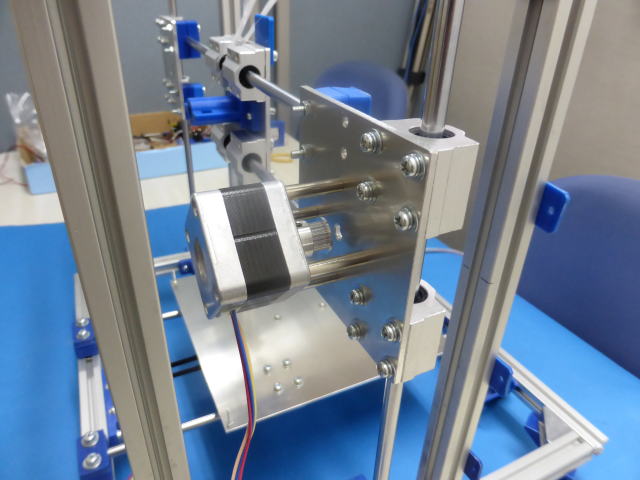

４ X軸ステッピングモーターの取付 X軸用ステッピングモーター(17PM-K044-AKZ)にタイミングプーリーを取り付けてください。 そのステッピングモーターをX軸モーター用アルミ板に取り付けてください。 M3*35+W+SW+25mmスペーサーで固定(4箇所) |
 |

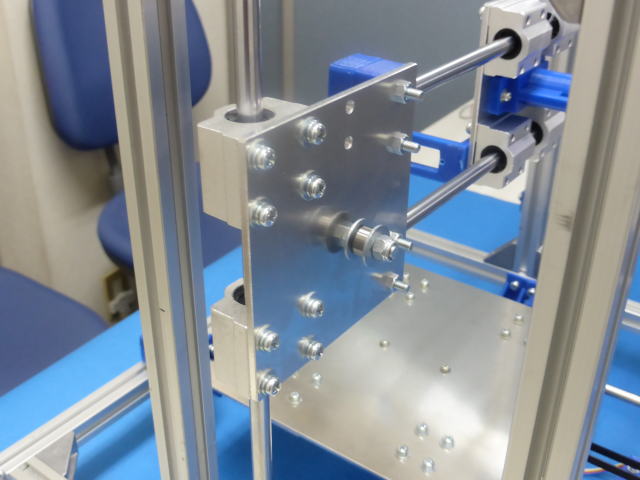

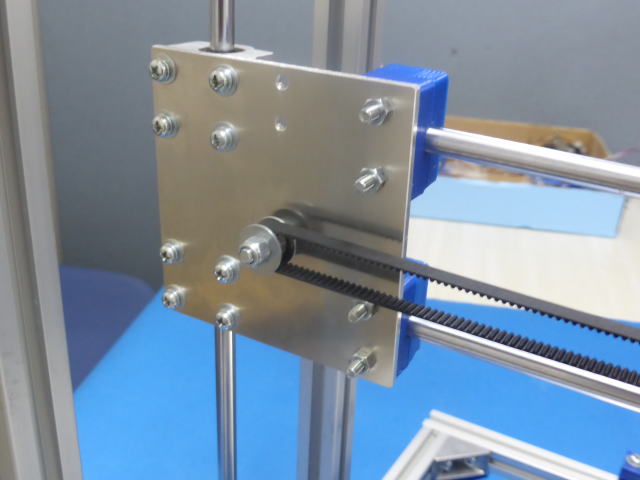

５ X軸アイドラーの取付 X軸アイドラーを取り付けてください。 ネジ類は下記のように付けてください。 １．M5*30ナベ小ネジ ２．M5スプリングワッシャー ３．M5ワッシャー中 ４．アルミ板 ５．ナット ６．M5ワッシャー大 ７．M5ワッシャー小 ８．ベアリング ９．M5ワッシャー小 １０．M5ワッシャー大 １１．ナイロンナット |
 |

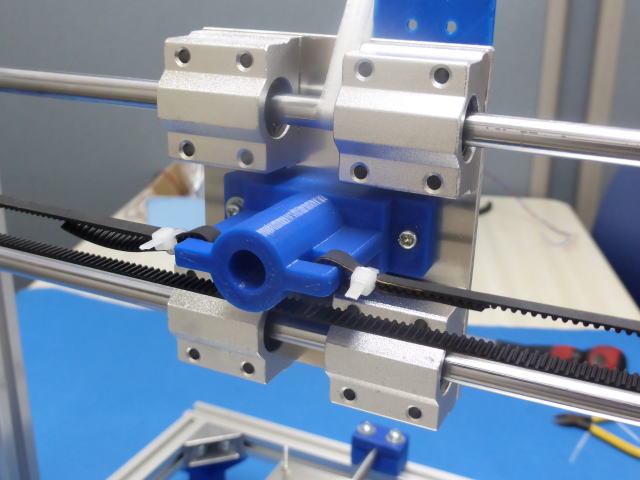

６ X軸用タイミングベルトの取付 X軸のタイミングベルトを張ってください。 緩みが残らないよう引っ張りながら結束バンドで固定してください。 |
 |
アイドラー側のベルトの様子 |
 |
モーター側のベルトの様子 |
 |

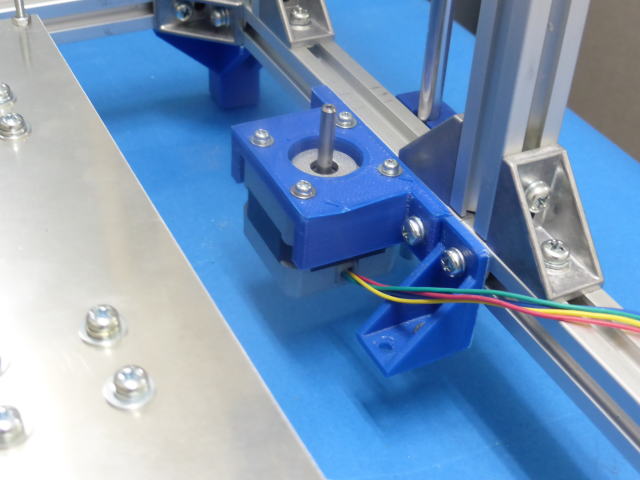

７ Z軸ステッピングモーターの取付 右側のZ軸モーターマウントにステッピングモーター(SM-42BYG011)を取り付けてください。 M3*10+W+SWで固定 |
 |
左側のZ軸モーターマウントにステッピングモーター(SM-42BYG011)を取り付けてください。 M3*10+W+SWで固定 |
 |

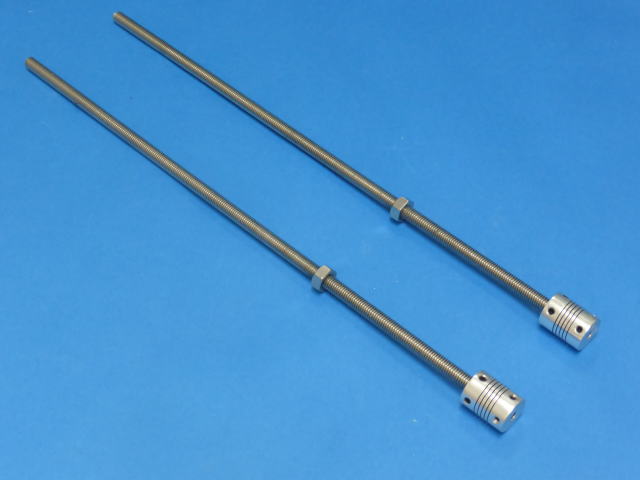

８ Z軸駆動ネジの取付 M8寸切りネジにカップリングとM8ステンレスナットを付けてください。 |
 |

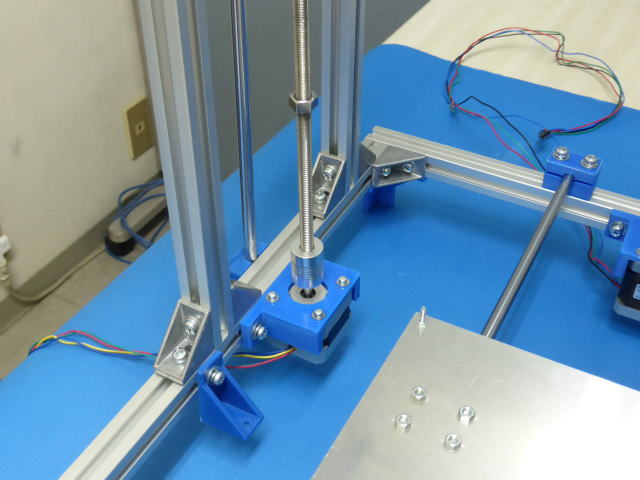

寸切りネジのカップリングを右側のZ軸ステッピングモーターに付けてください。 |
 |

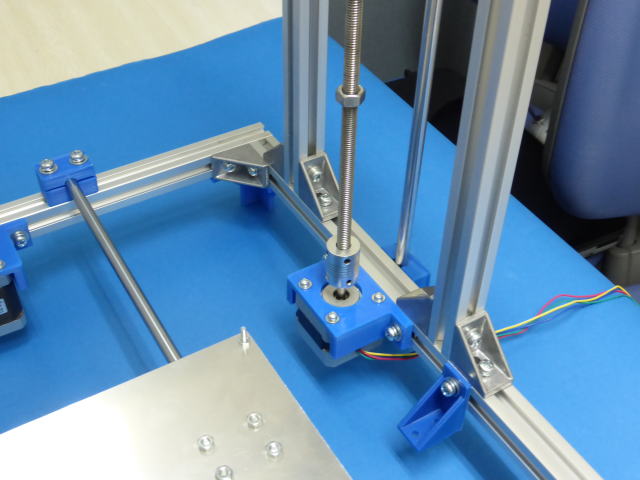

寸切りネジのカップリングを左側のZ軸ステッピングモーターに付けてください。 |
 |

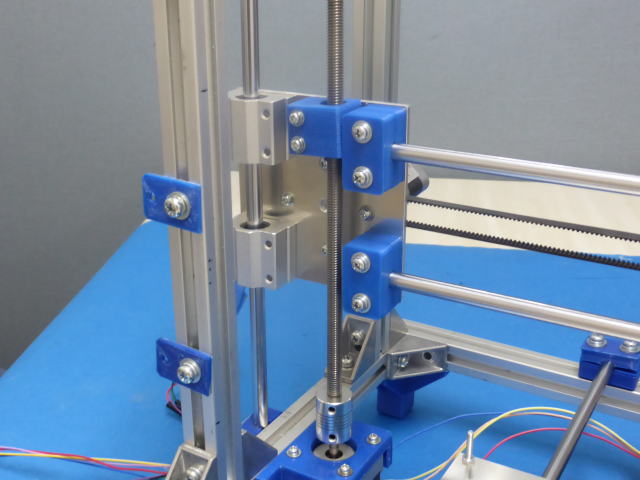

ナットホルダーの穴に寸切りネジを通してX軸モーター用アルミ板に固定してください。 M3*35+W+SW+NUTで固定 |
 |

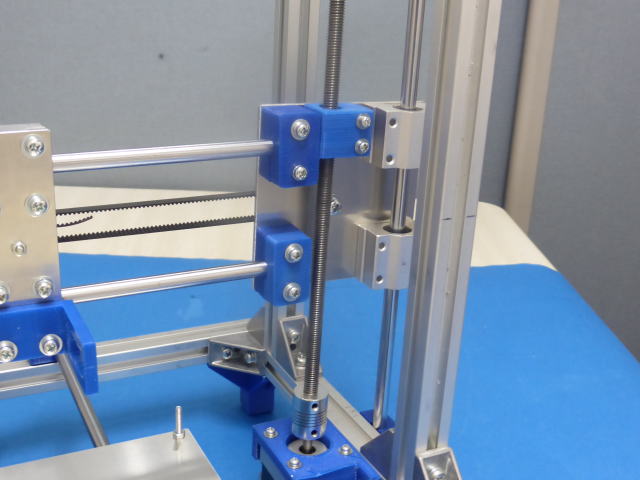

ナットホルダーの穴に寸切りネジを通してX軸アイドラー用アルミ板に固定してください。 M3*35+W+SW+NUTで固定 |
 |
ナットホルダーがナットに乗る状態にしてください。 左右の高さが同じになるよう左右のナット位置を調整してください。 |
 |
９ サーボモーターの取付 サーボモーターを取り付けてください。 M2*14+W+SW+NUT [ご注意] 製品出荷時期の違いによってサーボモーターは変わります。 下記の3種類があります。 １．TG9Z ２．HKSCM16-5 ３．HKSCM12-5 |
 |

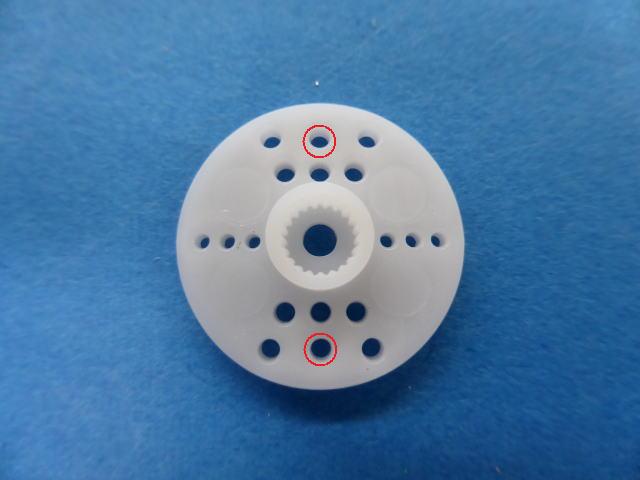

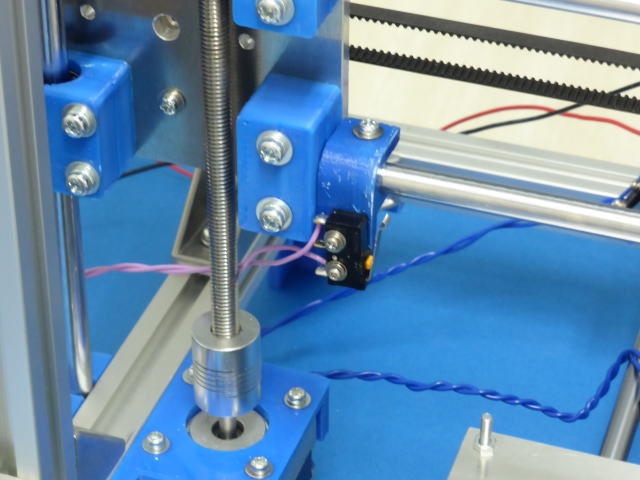

９-1 Z軸マイクロスイッチ取付(サーボがTG9Zの場合) サーボモーターは製品出荷時期によって変わります。 １．TG9Z ２．HKSCM16-5 ３．HKSCM12-5 先にTG9Zの場合を示します。 HKSCM16-5またはHKSCM12-5の場合は8-2へ飛んでください。 左はサーボモーター用の円板です。 赤丸で示す2箇所の穴の直径が2mmになるようドリルで広げてください。 |
 |

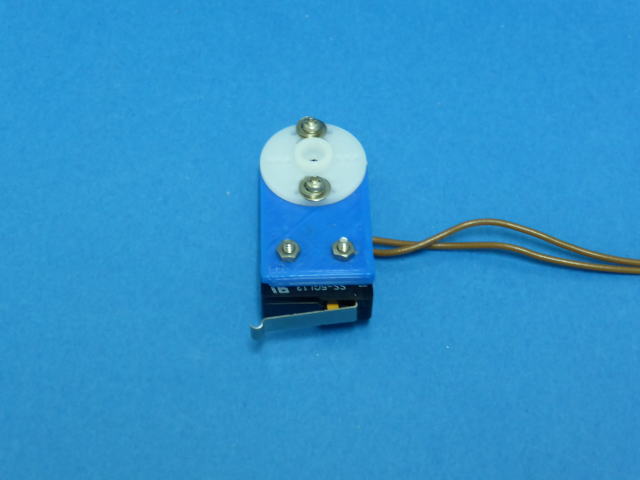

Z軸用マイクロスイッチブラケットにサーボモーターの円板を取り付けてください。 M2*8+W+SW+Nで固定 Z軸用マイクロスイッチブラケットにマイクロスイッチを取り付けてください。 M2*14+W+SW+Nで固定 |
 |

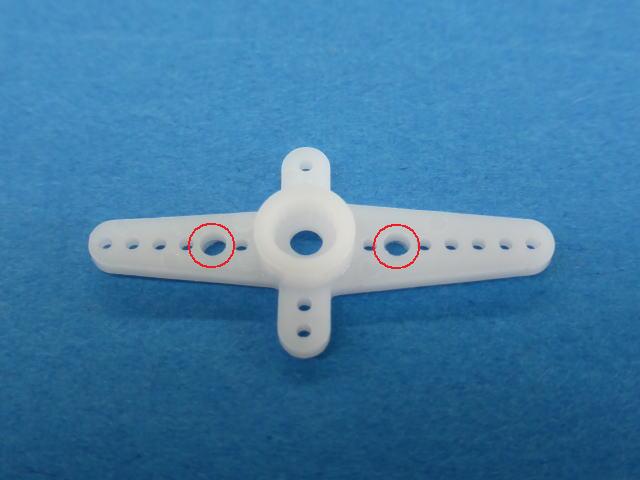

９-２ Z軸マイクロスイッチ取付(サーボがHKSCM16-5またはHKSCM12-5の場合) 左はサーボモーター用のアームです。 赤丸で示す2箇所の穴の直径が2mmになるようドリルで広げてください。 |
 |

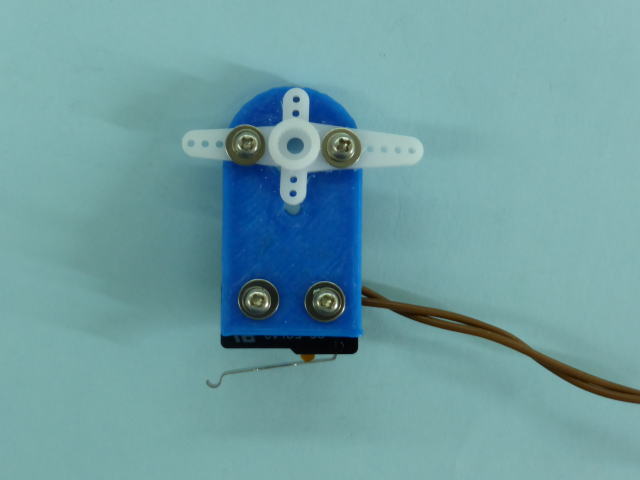

Z軸用マイクロスイッチブラケットにサーボモーターのアームを取り付けてください。 M2*8+W+SW+Nで固定 Z軸用マイクロスイッチブラケットにマイクロスイッチを取り付けてください。 M2*14+W+SW+Nで固定 |
 |
サーボモーターのアームがZ軸用マイクロスイッチブラケットより飛び出している部分は不要なのでニッパーで切落としてください。 |
 |

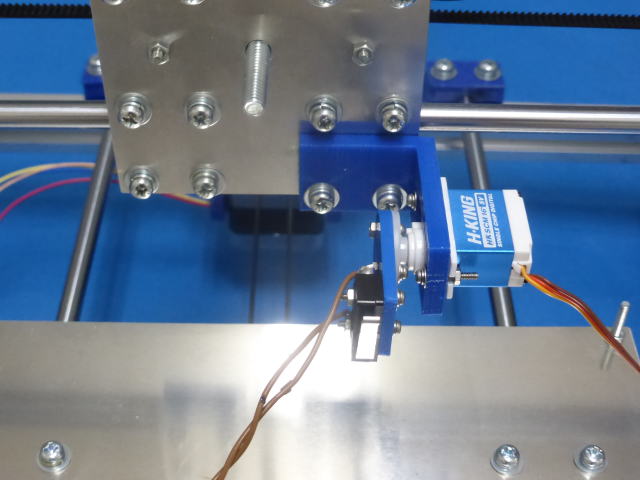

サーボモーターの円板(またはアーム)をサーボモーターの軸に取り付けてください。 サーボモーター付属ネジ(黒)で固定 |
 |

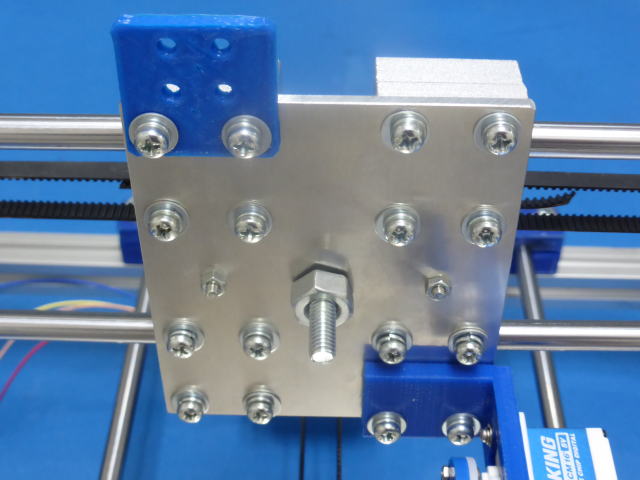

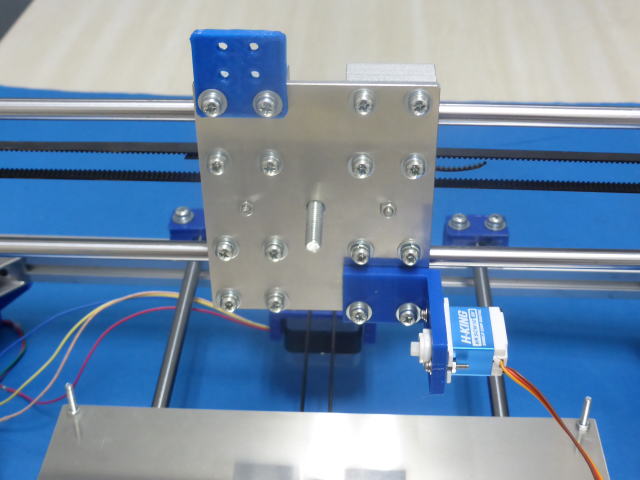

１０ プリントヘッド取付 Xキャリッジアルミ板の中央に付いているM6のネジにM8のナットを嵌めてください。 |
 |

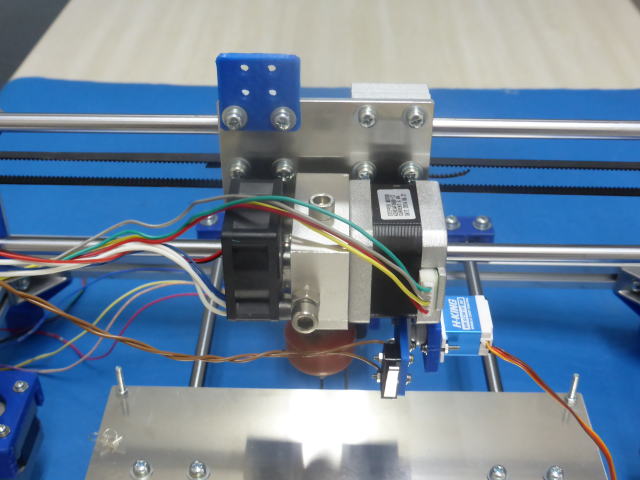

プリントヘッドを取り付けてください。 |
 |

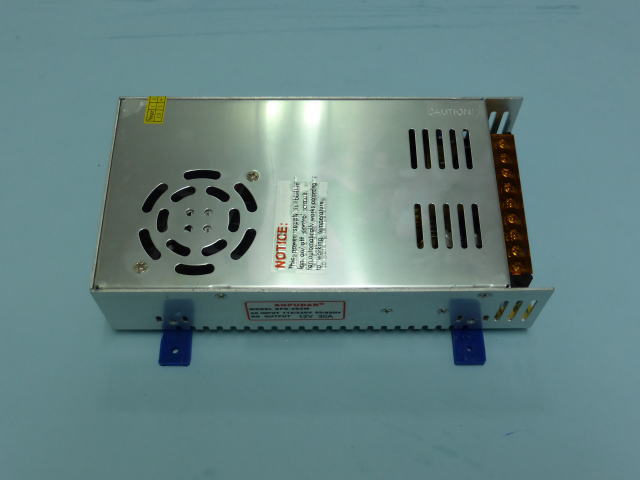

１１ 電源と制御基板の取付 電源に電源ブラケットを取り付けてください。 M4*10+W+SWで固定 |
 |

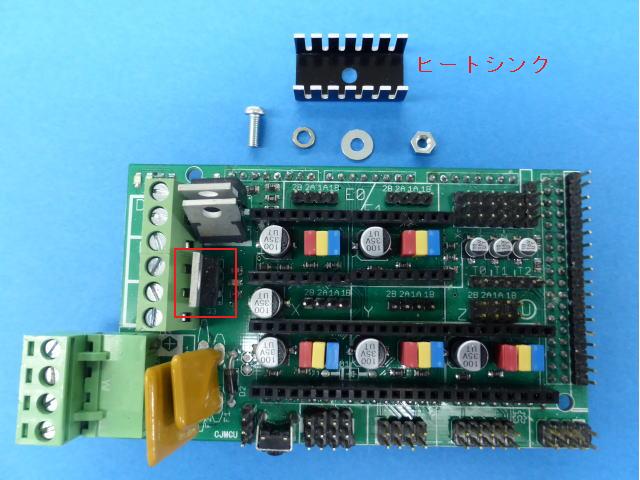

RAMPS 1.4インターフゥイス基板のヒートベッド用トランジスタ(赤枠)にヒートシンク(上)を取り付けます。 このヒートシンクは必ず取り付けてください。 付けないで動作させると過熱によりトランジスタが壊れます。 |
 |

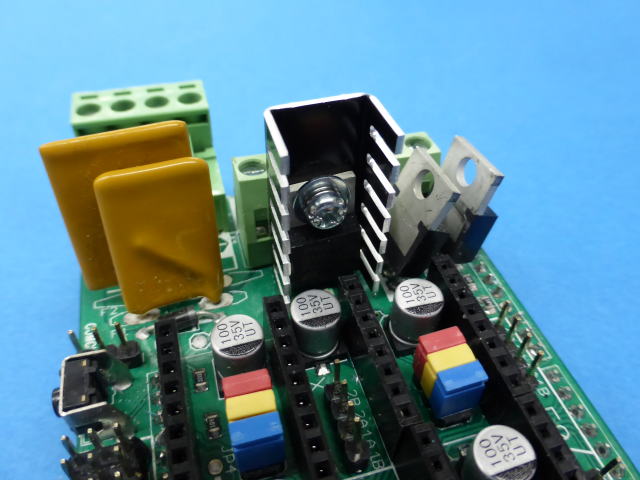

ヒートシンクをこのように取り付けてください。 トランジスタとヒートシンクの接触面に熱伝導グリス(添付品)を塗布してください。 右のトランジスタがヒートシンクと接触しないよう右側に曲げてください。 |
 |

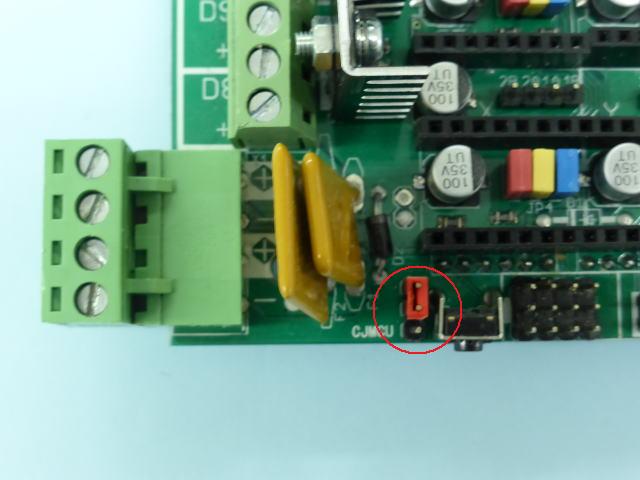

写真で示す位置にジャンパープラグを挿してください。 |
 |

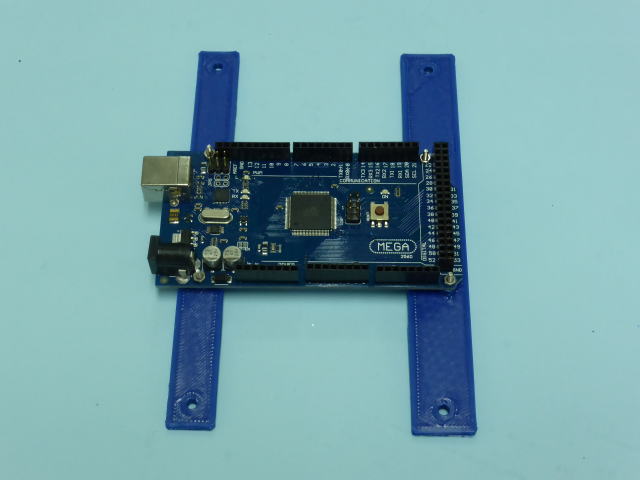

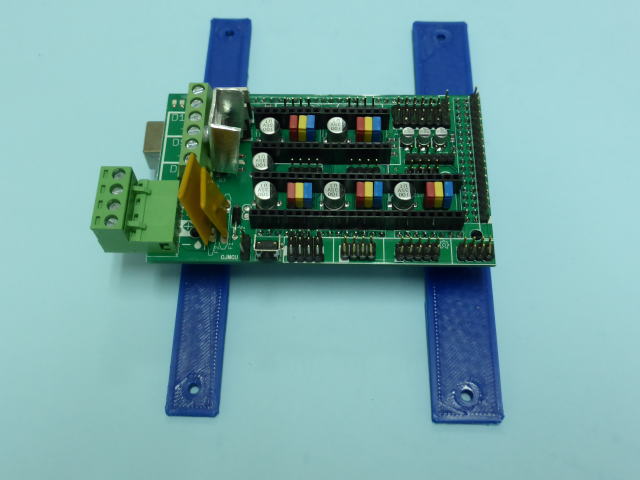

CPUにCPUブラケットを取り付けてください。 M2*14+W+SW+Nで固定 |
 |
CPUにRAMPS1.4のインターフェイス基板を差し込んでください。 [お願い] RAMPS1.4インターフェイス基板はピンが曲がっている場合があります。 もし曲がっていましたらCPUに挿す前にラジオペンチなどで真っ直ぐに治してください。 |
 |

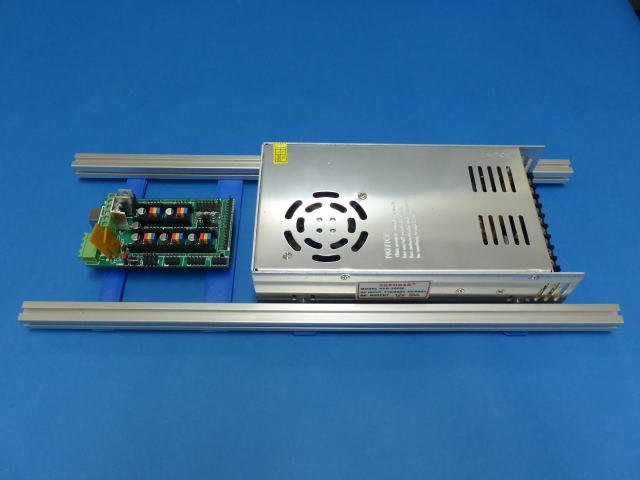

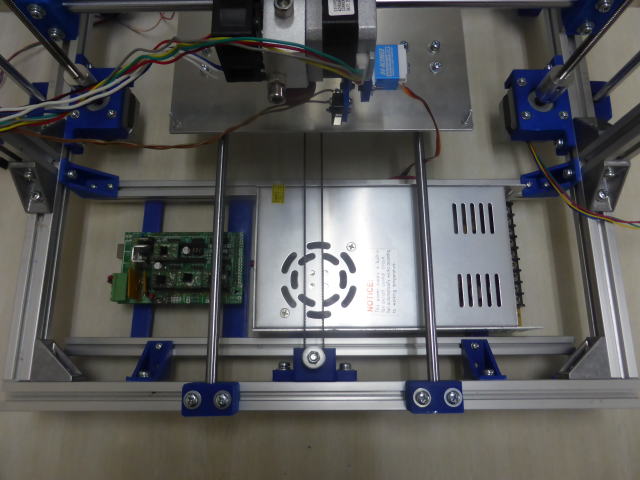

電源と制御基板を15mm角の長さ470mmのアルミフレーム2本に固定してください。 M3*10+W+Sw+Nで固定 |
 |
電源と制御基板を固定した15mm角アルミフレームを本体フレームに取り付けたフレームブラケットに固定してください。 M3*10+W+SW+NUTで固定 奥の2箇所はM3ネジを2個づつで固定 手前の2箇所はM3ネジを1個づつで固定 |
 |

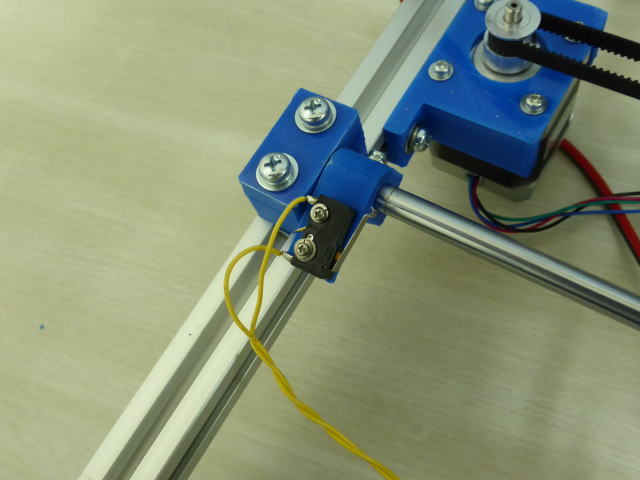

１２ X軸マイクロスイッチ取付 X軸用のマイクロスイッチを取り付けてください。 正面から見て下のシャフトの左端に付けてください。 マイクロスイッチをブラケットに固定 M2*14+W+SW+Nで固定 マイクロスイッチブラケットをシャフトに固定 M3*20+W+SW+Nで固定 |
 |
１３ Y軸マイクロスイッチ取付 Y軸のマイクロスイッチを取り付けてください。 Y軸シャフトは左右に1本づつあります。 正面から見て必ず左側のシャフトの後方位置に付けてください。 マイクロスイッチをブラケットに固定 M2*14+W+SW+Nで固定 マイクロスイッチブラケットをシャフトに固定 M3*20+W+SW+Nで固定 |
 |

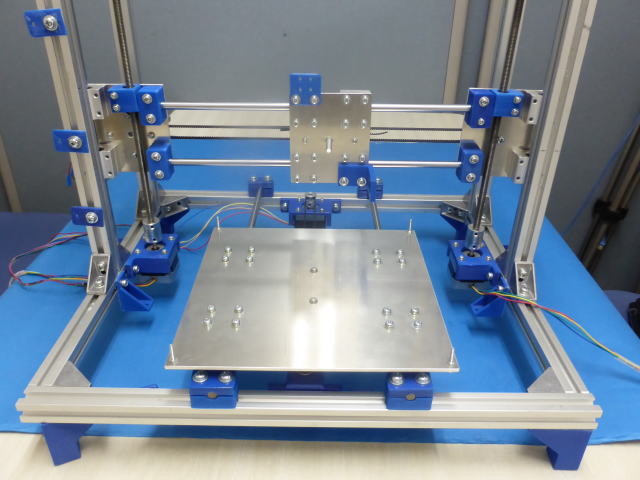

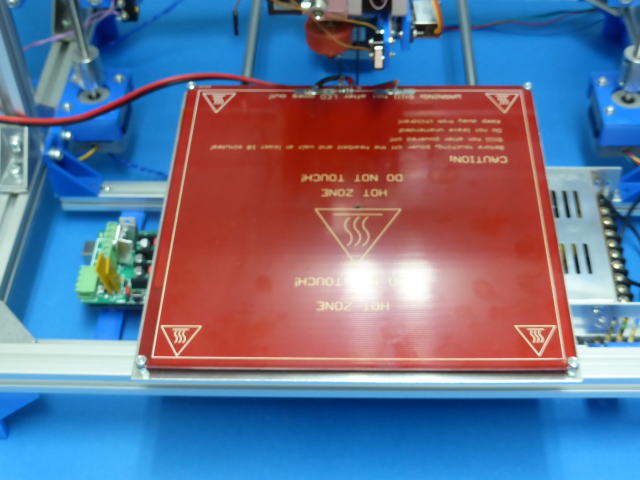

１４ ヒートベッド取付 220×220×3mmのアルミ板にヒートベッドを固定してください。 アルミ板の4角には既にM3*20のネジが付いています。 アルミ板とヒートベッドの隙間が6mmになるようにします。 ナットをひとつねじ込んでください。 その上にヒートベッドを載せてSWとナットで固定してください。 N+SW+Nで固定 |
 |

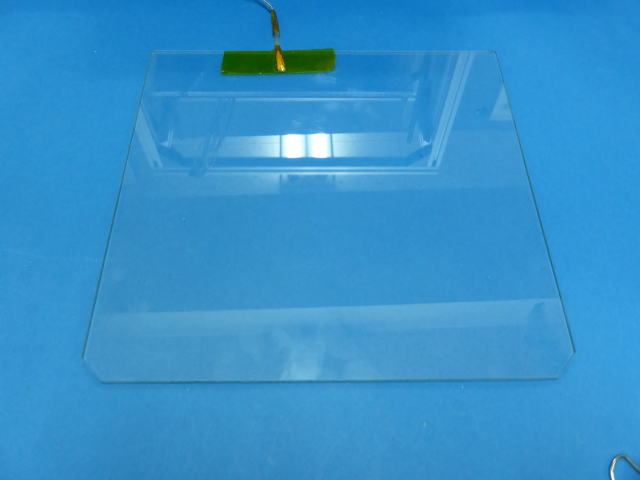

１５ ガラス板取付 ヒートベッドの上に載せるガラス板に温度を計測するサーミスターを耐熱テープで張り付けてください。 サーミスターは印刷の邪魔にならない場所で適当な位置に張り付けてください。 印刷の邪魔になる場合はその都度張り付け位置を変えてください。 |
 |

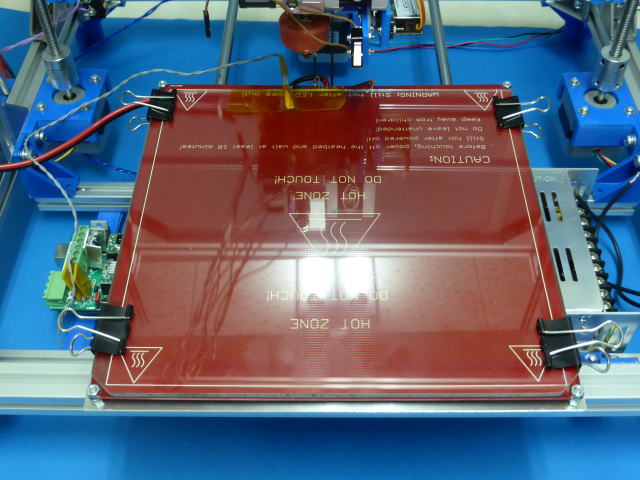

ヒートベッドの上にガラス板を載せてダブルクリップで固定してください。 |
