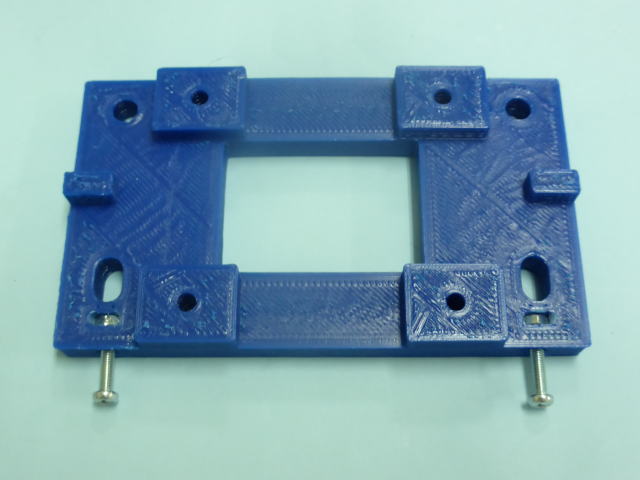

X軸用ベアリングブラケットの角穴にM3ナットを入れてM3X15のネジを通してください。 M3*15+N(またはM3*20+N) 穴が小さくてナットが入り難い場合はヤスリで広げてください。 広げ過ぎるとナットが空回りしてしまいますので広げ過ぎないようにご注意ください。 |
 |
V溝付き樹脂ベアリングを取り付けてください。 M6X30+W+W+SW+N+SW+Nで固定 ワッシャー等を入れる順番は下記の通りです。 下から ・M6X30 ・W ・ベアリングブラケット(樹脂パーツ) ・W ・SW ・N ・樹脂ベアリング ・SW ・N |
 |

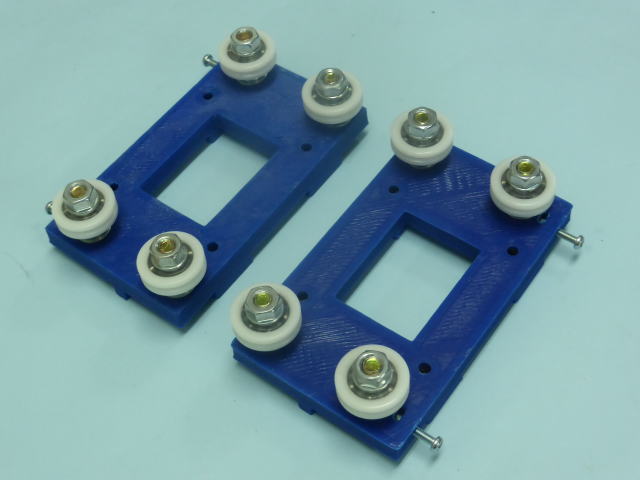

2組作ってください。 |
 |

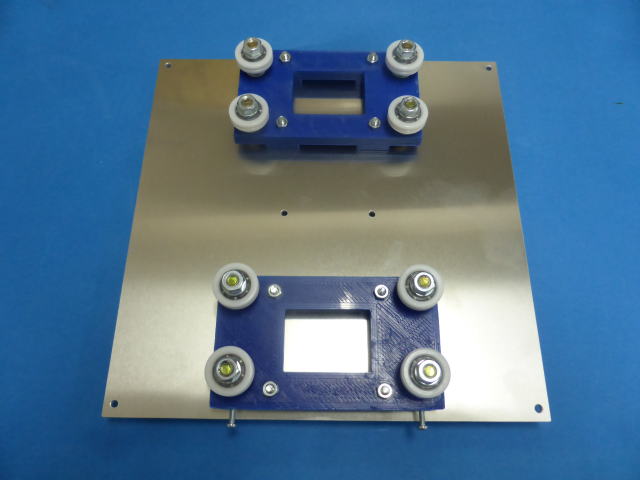

220X220X3のアルミ板に取り付けてください。 M4X25+SW+W+N M3のネジが外側に向くよう取り付けてください。 |
 |
X軸用ベルトクランプを取り付けてください。 M3*15+W+SW+Nで固定 |
 |

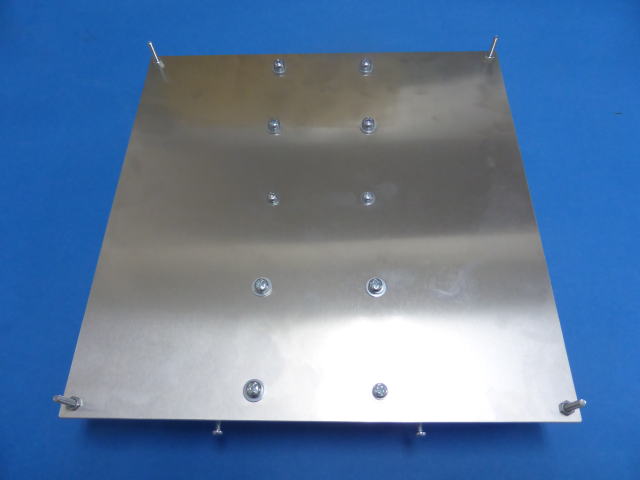

アルミ板の4角にM3X20のネジを取り付けてください。 M3X20+SW+W+N |
 |

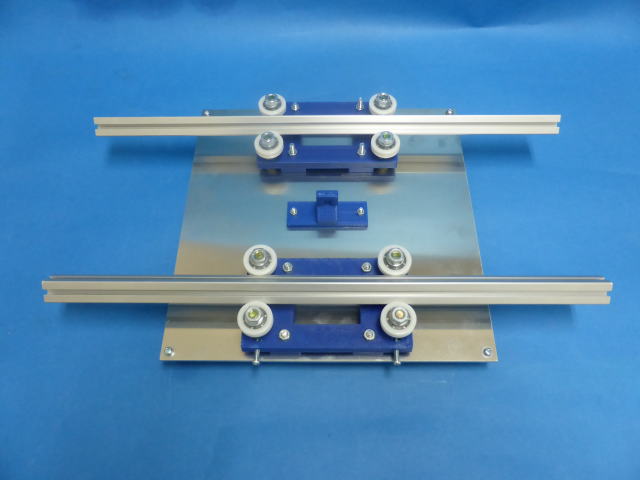

15X360のアルミフレームを写真のように通してください。 ベアリングの間隔が狭くてアルミフレームが通り難い場合はM3のネジを緩めてベアリングの間隔を広げてください。 無理に通すと樹脂ベアリングに傷をつけてしまいますので無理に通さないでください。 アルミフレームを通した後遊びがなくなるようM3のネジを締めてください。 軽くスライドするよう締め付けを加減してください。 |
 |
アルミフレームの両端にX軸用シャフトサポートを取り付けてください。 樹脂パーツの穴が小さくて入り難い場合はヤスリで広げてください。 |
 |

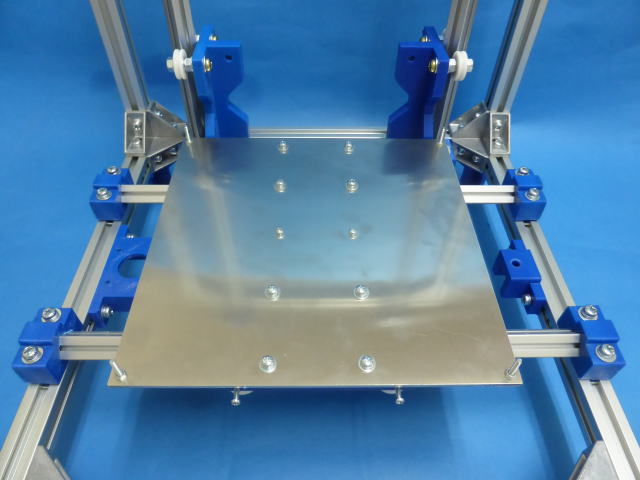

本体フレームに固定してください。 M5X30+SW+W+角ナット |
 |

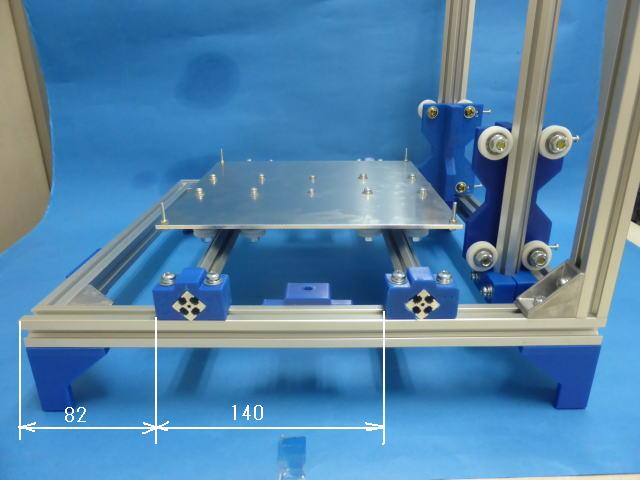

位置は左のように固定してください。 |
